در دنیای توسعه و تجاریسازی محصول، تبدیل یک ایده یا طرح سهبعدی به محصولی فیزیکی و ملموس، یکی از بزرگترین چالشهای مهندسی به شمار میرود. بسیاری از ما روزانه از صدها وسیله پلاستیکی استفاده میکنیم، بدون آنکه از فرآیند پیچیده و دقیق تولید آنها مطلع باشیم. هسته اصلی تولید تمام این تجهیزات کاربردی، صنعت قالبسازی است. در این میان، تکنولوژی قالب تزریق پلاستیک به عنوان محبوبترین و کارآمدترین روش برای تولید انبوه قطعات پلاستیکی در سراسر جهان شناخته میشود. در این مقاله علمی و کاربردی، قصد داریم به زبان ساده و تخصصی، فرآیند قالبگیری تزریقی، مراحل چرخه تولید و اجزای اصلی ساختار این قالبهای حیاتی را بررسی کنیم.
قالب تزریق پلاستیک چیست و چگونه کار میکند؟

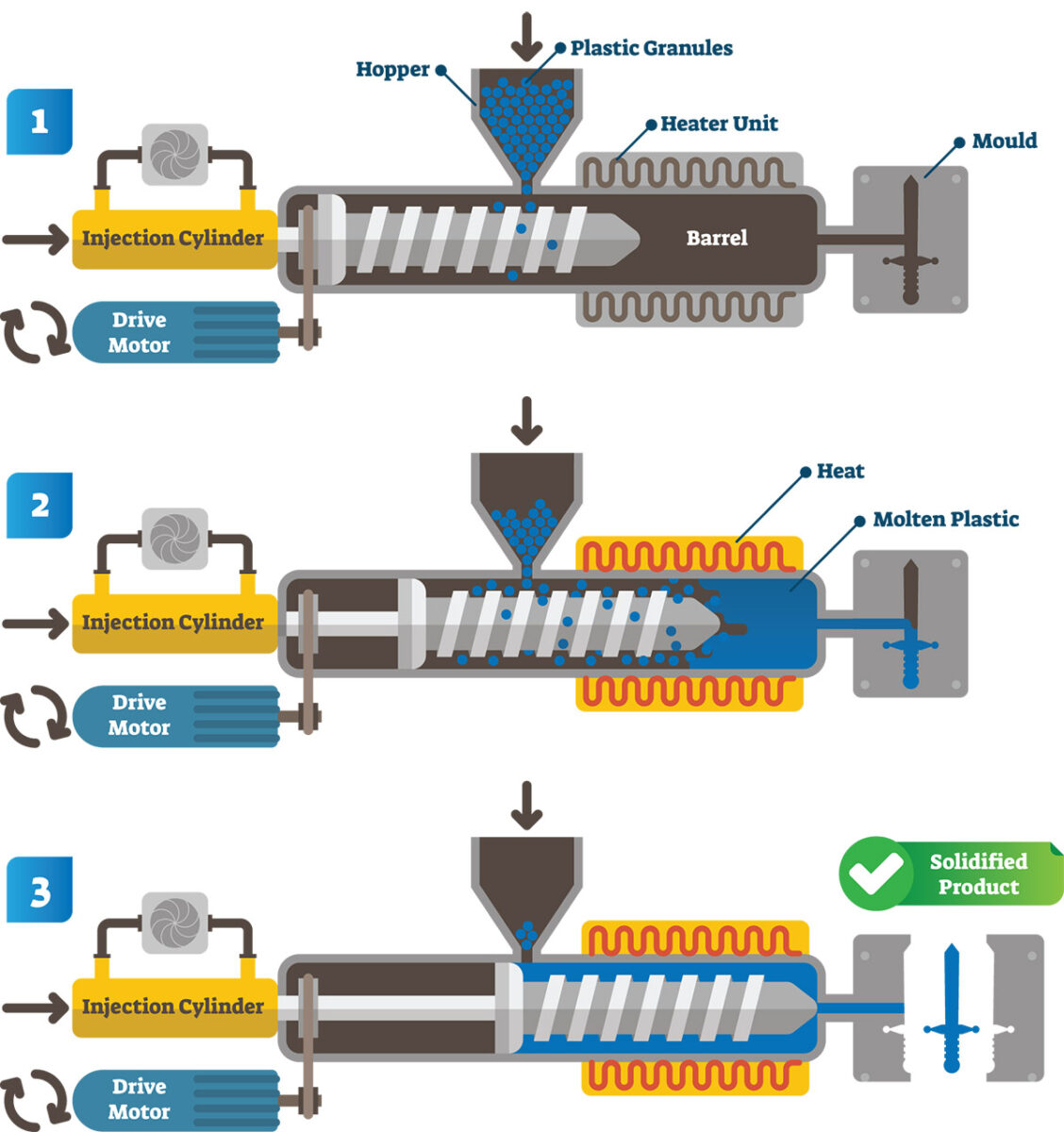

در صنعت قالبسازی، قالبگیری تزریقی (Injection Molding) یک فرآیند تولید پیشرفته است که در آن، مواد اولیه (عمدتاً پلیمرهای ترموپلاستیک یا ترموست) تحت حرارت بالا ذوب شده و سپس با فشار زیاد به درون حفره یک قالب فولادی تزریق میشوند.
در این روش، یک سیلندر گرمشده وظیفه ذوب کردن گرانولهای پلاستیک را بر عهده دارد. پس از تزریق مواد مذاب به داخل حفره قالب، فرآیند خنککاری آغاز میشود تا مواد منجمد شده و شکل دقیق قالب را به خود بگیرند. مواد بهکاررفته در این سیستم علاوه بر پلاستیک، میتوانند شامل فلزات، شیشه و انواع الاستومرها باشند؛ هرچند پلاستیکهای مهندسی پرکاربردترین مواد در این روش به شمار میروند.
انواع قالب تزریق پلاستیک ساخته شده در قالبسازی دیاکو
۶ مرحله کلیدی در چرخه تولید قطعات با قالب تزریق پلاستیک
تولید قطعات پلاستیکی باکیفیت و بدون نقص، نیازمند طی شدن یک چرخه تکرارپذیر و دقیق است. فرآیند تولید در کارگاههای قالبسازی و خطوط تولید تزریق پلاستیک به ۶ مرحله اصلی تقسیم میشود:
۱. بستن قالب تزریق پلاستیک (Clamping)
پیش از شروع تزریق، دو نیمه قالب تزریق پلاستیک(بخش ثابت و متحرک) باید با نیروی بسیار زیادی به یکدیگر فشرده و قفل شوند. این نیروی عظیم مانع از باز شدن قالب تحت فشار بالای تزریق مواد مذاب میشود. در دستگاههای مدرن، حرکت صفحات به صورت «آهسته–سریع–آهسته» برنامهریزی میشود تا از آسیب به قالب و ایجاد لرزش و صدای شدید جلوگیری شود.
۲. تزریق مواد مذاب (Injection)
پس از بسته شدن کامل قالب، گرانولهای پلاستیکی که درون سیلندر گرم شده و به مایع روان تبدیل شدهاند، با فشار بسیار بالا از طریق نازل به داخل قالب هدایت میشوند. حفظ دمای دقیق و یکنواخت در این مرحله برای جلوگیری از عیوب ظاهری قطعه الزامی است.
۳. نگهداری فشار (Dwelling / Holding Pressure)
پس از پر شدن حفره قالب، فشار همچنان اعمال و حفظ میشود. این کار به این دلیل است که پلاستیک در اثر خنک شدن دچار انقباض (Shrinkage) میشود؛ اعمال فشار مستمر تضمین میکند که مواد به تمام زوایا و جزئیات ریز قالب نفوذ کرده و قطعه نهایی کاملاً دقیق و بدون مکش تولید شود.
۴. خنککاری (Cooling)
در این مرحله، پلاستیک مذاب درون قالب تزریق پلاستیک باید به حالت جامد و پایدار برسد. سرعت خنککاری تاثیر مستقیم بر زمان سیکل تولید و کیفیت قطعه دارد. جریان آب یا روغن سرد از میان کانالهای خنککاری درون قالب، این فرآیند را تسریع میکند.
۵. بیروناندازی قطعه (Ejection)
پس از خنک و جامد شدن قطعه، قالب تزریق پلاستیک باز شده و سیستم بیرونانداز فعال میشود. پینهای مکانیکی یا هیدرولیکی تعبیهشده در قالب با اعمال فشار ملایم و یکنواخت، قطعه را بدون ایجاد خراش یا دفرمگی از قالب جدا میکنند.
۶. پسپردازش (Post-Processing)
پس از خروج قطعه پلاستیکی، ممکن است نیاز به خنککاری ثانویه در هوای آزاد یا فیکسچر باشد. در نهایت، بخشهای زائد (مانند راهگاهها) برش خورده و عملیات تکمیلی نظیر مونتاژ، رنگآمیزی یا کنترل کیفیت نهایی انجام میشود. مواد زائد بریدهشده نیز معمولاً آسیاب و بازیافت میشوند تا مجدداً در چرخه تولید قرار گیرند.

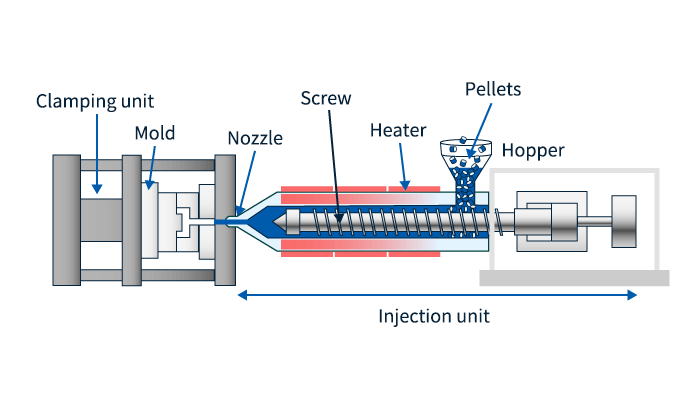

اجزای اصلی دستگاه و ساختار قالب تزریق پلاستیک
طراحی و ساخت قالب صنعتی مستلزم شناخت دقیق اجزای مکانیکی آن است. یک سیستم تزریق پلاستیک به طور کلی از بخشهای زیر تشکیل شده است:
۱. واحد تزریق (Injection Unit)
وظیفه آمادهسازی و انتقال مواد مذاب را بر عهده دارد و شامل موارد زیر است:
- قیف تغذیه (Hopper): محل ورود گرانولهای پلاستیک خام به دستگاه تزریق پلاستیک.
- سیلندر و مارپیچ (Barrel & Screw): وظیفه ذوب کردن و جلو راندن پلاستیک با حرارت المنتها و اصطکاک مارپیچ.
- نازل (Nozzle): مجرای انتهایی سیلندر که مواد مذاب را به سیستم تغذیه قالب منتقل میکند.
۲. واحد گیرهبندی (Clamping Unit)
این واحد وظیفه باز و بسته کردن قالب و اعمال نیروی قفلکننده را دارد:
- صفحه قالب (Platen): صفحات فلزی ضخیمی که نیمههای قالب تزریق پلاستیک روی آنها نصب میشوند.
- تایبارها یا ستونهای راهنما (Tie Bars): شفتهای فولادی مقاومی که مسیر حرکت صفحه متحرک را تراز نگه میدارند تا از انحراف قالب و ایجاد پلیسه (Flash) جلوگیری شود.
۳. حفره و ماهیچه قالب (Cavity & Core)
بخشهای اصلی شکلدهنده محصول هستند. سمت ثابت (حفره یا Cavity) معمولاً بخش بیرونی قطعه و سمت متحرک (ماهیچه یا Core) بخش داخلی یا توخالی قطعه را شکل میدهد. تراز بودن کامل این دو بخش، ابعاد دقیق قطعه نهایی را تضمین میکند.
۴. سیستم راهگاه و تغذیه (Feed System)
مسیری است که پلاستیک مذاب را از نازل دستگاه به حفرههای قالب هدایت میکند:
- اسپرو (Sprue): مجرای اصلی ورود مواد به قالب.
- راهگاهها (Runners): کانالهایی که مواد را بین حفرههای مختلف (در قالبهای چندحفرهای) توزیع میکنند.
- دروازه یا ورودی (Gate): گلویی باریکی قبل از ورود به حفره که جریان، سرعت و فشار مواد را کنترل میکند.
۵. کانالهای خنککاری (Cooling Channels)
مسیرهایی دوار در بدنه فولادی قالب تزریق پلاستیک که با به گردش درآوردن آب یا روغن با دمای کنترلشده، وظیفه تنظیم دمای قالب و تثبیت کیفیت قطعه را بر عهده دارند.
۶. سیستم بیرونانداز (Ejector System)
مکانیزم خارجکننده قطعه شامل صفحات بیرونانداز، پینهای پران (Ejector Pins) و پینهای بازگشت (Return Pins) است که پس از باز شدن قالب، قطعه را به بیرون پرتاب کرده و سپس سیستم را برای سیکل بعدی ریست میکنند.
جمعبندی؛ اهمیت طراحی اصولی قالب در کیفیت محصول نهایی
صنعت قالبسازی پایه و اساس تولید قطعات پلاستیکی باکیفیت است. انتخاب متریال مناسب برای ساخت قالب، طراحی دقیق سیستم راهگاه و کانالهای خنککاری و همچنین تنظیم صحیح پارامترهای دستگاه تزریق پلاستیک، تضمینکننده دوام قالب و کاهش هزینههای تولید است. اگر به دنبال راهاندازی خط تولید قطعات پلاستیکی خود هستید یا به خدمات تخصصی در زمینه طراحی قالب صنعتی و ساخت قالب تزریق پلاستیک نیاز دارید، مهندسین باسابقه ما در قالبسازی دیاکو آماده ارائه مشاورههای تخصصی و اجرای پروژههای شما با بالاترین دقت و استانداردهای روز دنیا هستند. با ما تماس بگیرید تا ایدههای شما را با کیفیتی بینقص به واقعیت تبدیل کنیم.
