در حال توسعه یک محصول پزشکی جدید هستید؟
در انتخاب بهترین ماده اولیه برای تولید قطعه پزشکی خود تردید دارید؟
به دنبال روشی هستید که کیفیت، دقت و قابلیت تولید انبوه را بهصورت همزمان فراهم کند؟
برای تولید قطعات پزشکی با دیوارههای نازک و هندسه پیچیده، به دنبال بهترین روش هستید؟
به دنبال راهکاری دقیق و مقرونبهصرفه برای تولید تجهیزات پزشکی هستید؟
در این مقاله با فرآیند قالبگیری تزریقی پزشکی، کاربردهای آن در تولید تجهیزات و قطعات پزشکی، مواد پرکاربرد گرید پزشکی، تکنیکهای تخصصی تولید و مهمترین نکات فنی و کیفی این حوزه آشنا خواهید شد. مطالعه این راهنما به شما کمک میکند تا در طراحی، ساخت قالب و تولید محصولات پزشکی تصمیماتی دقیقتر و با ریسک کمتر اتخاذ کنید.
قالب تزریق پلاستیک چیست و چگونه کار میکند؟

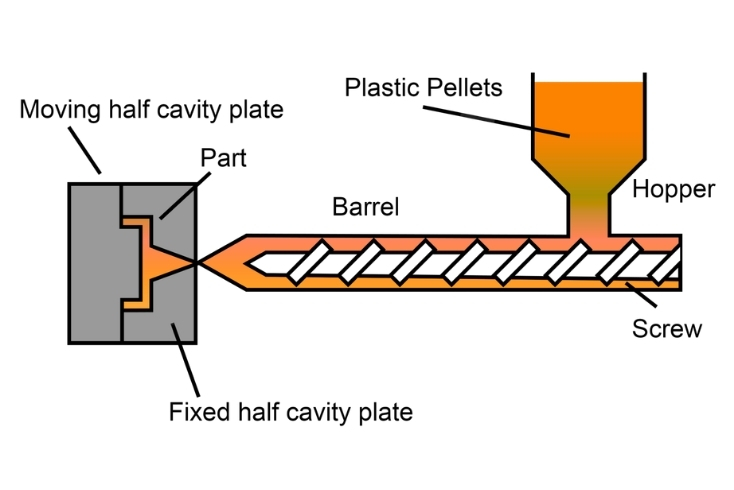

در صنعت قالبسازی، قالبگیری تزریقی (Injection Molding) یک فرآیند تولید پیشرفته است که در آن، مواد اولیه (عمدتاً پلیمرهای ترموپلاستیک یا ترموست) تحت حرارت بالا ذوب شده و سپس با فشار زیاد به درون حفره یک قالب فولادی تزریق میشوند.
در این روش، یک سیلندر گرمشده وظیفه ذوب کردن گرانولهای پلاستیک را بر عهده دارد. پس از تزریق مواد مذاب به داخل حفره قالب، فرآیند خنککاری آغاز میشود تا مواد منجمد شده و شکل دقیق قالب را به خود بگیرند. مواد بهکاررفته در این سیستم علاوه بر پلاستیک، میتوانند شامل فلزات، شیشه و انواع الاستومرها باشند؛ هرچند پلاستیکهای مهندسی پرکاربردترین مواد در این روش به شمار میروند.
قالبگیری تزریق پلاستیک تجهیزات پزشکی
در قالبگیری تزریقی قطعات پزشکی، برای ساخت قطعات پلاستیکی مورد استفاده در حوزه بهداشت و درمان از قالبهای تزریق پلاستیک استفاده میشود. استفاده از قالب تزریق پلاستیک برای تولید قطعات پزشکی، امکان ساخت قطعات پیچیده و با تیراژ بالا را فراهم میکند.
فرآیند ساخت تجهیزات پزشکی با استفاده از قالبگیری تزریقی شامل تزریق پلاستیکهای گرید پزشکیِ مذاب به داخل قالب است تا پلاستیک به قطعاتی با تلرانسهای دقیق، زیستسازگار و بادوام تبدیل شود. فرآیند قالبگیری معمولاً شامل چهار مرحله زیر است:
بستن قالب (Clamping): قالب تحت فشار بالا بهصورت ایمن بسته میشود.
تزریق (Injection): پلاستیک مذاب به داخل حفره قالب تزریق میشود.
خنککاری (Cooling): ماده جامد شده و شکل موردنظر را به خود میگیرد.
خروج قطعه (Ejection): قطعه نهایی از قالب خارج میشود.

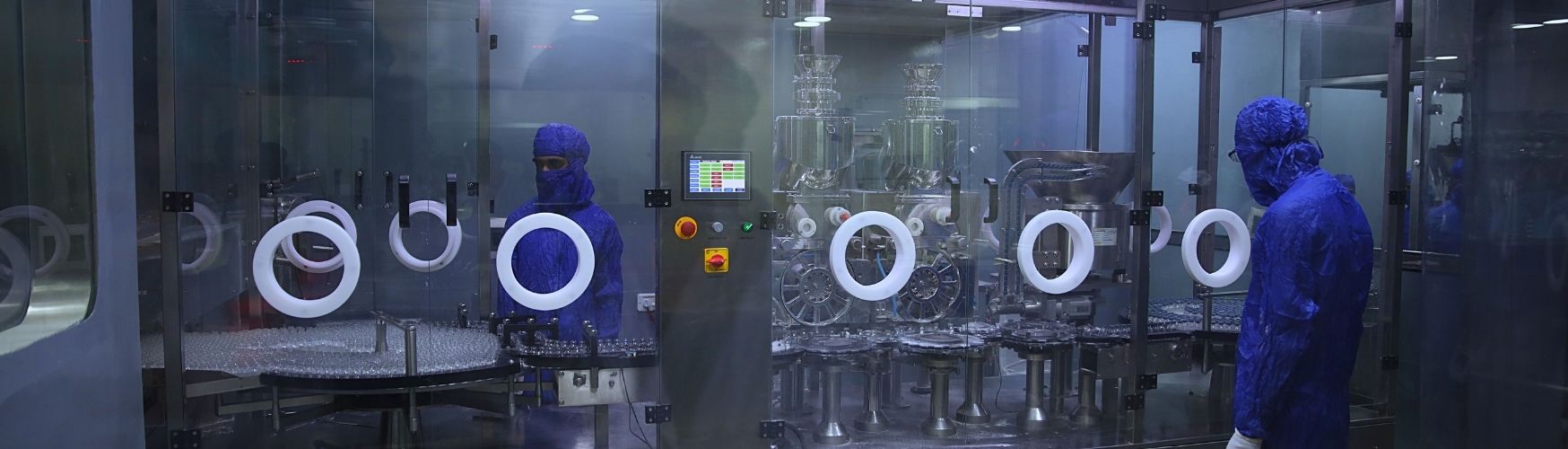

قالبگیری تزریقی قطعات پزشکی معمولاً در محیطی کنترلشده که به آن اتاق تمیز (Clean Room) نیز گفته میشود، انجام میگیرد. این محیط احتمال آلودگی را به حداقل میرساند؛ موضوعی که در محیطهای پزشکی اهمیت بسیار زیادی دارد. اتاقهای تمیز باید استانداردهای سختگیرانهای را رعایت کنند تا قطعات تولیدشده ایمنی بیماران را به خطر نیندازند.
مزایای استفاده از قالب تزریق پلاستیک برای ساخت قطعات پزشکی
صنعت سلامت نیازهای منحصربهفردی دارد و تجهیزات پزشکی باید در کنار مقرونبهصرفه بودن، الزامات سختگیرانهای را نیز برآورده کنند. قالبگیری تزریقی قطعات پزشکی با ارائه مزایای زیر این نیازها را برآورده میکند:
دقت (Accuracy): تلرانسهای دقیق باعث میشوند ابعاد قطعات بهدرستی کنترل شده و قطعات دقیقاً مطابق با استانداردهای طراحی قالب تولید شده و در کنار یکدیگر قرار بگیرند.
استریل بودن (Sterility): محیطهای اتاق تمیز و مواد زیستسازگار از آلودگی جلوگیری کرده و باعث میشوند محصولات پزشکی بتوانند الزامات قانونی و بهداشتی را برآورده کنند.
صرفهجویی در هزینه (Cost Efficiency): فرآیندهای خودکار و تولید در تیراژ بالا هزینههای تولید را کاهش داده و امکان تولید انبوه محصولات حوزه سلامت را فراهم میکنند. کاهش هزینه ها یکی از مهم ترین نکات در تولید و ساخت محصولات پزشکی با قالب تزریق پلاستیک شمار میرود.
- دوام (Durability): پلاستیکهای گرید پزشکی میتوانند در برابر استریلسازیهای مکرر، مواد شیمیایی و سایش مقاومت کنند. این مواد همچنین باید توانایی تحمل بارهای مکانیکی و مقاومت در برابر دما را داشته باشند.
کاربردهای رایج تزریق پلاستیک در صنعت پزشکی
تولید محصولات با استفاده از قالب تزریق پلاستیک در بخشهای مختلف صنعت پزشکی و تجهیزات سلامت کاربردهای بیشماری دارد. برخی از مهمترین کاربردهای آن عبارتاند از:
1. تجهیزات قابل کاشت (Implantable Devices)
از قالبگیری تزریقی برای تولید تجهیزات قابل کاشت مانند مفاصل زانو و لگن، ایمپلنتهای دندانی و سایر انواع ایمپلنتهای جراحی استفاده میشود. این محصولات باید بادوام و با بافت بدن انسان سازگار باشند.
2. ابزارهای جراحی (Surgical Tools)
قالبگیری تزریقی بهطور گسترده برای تولید ابزارهای جراحی دقیق مانند دستههای اسکالپل، فورسپس، کلمپها و رترکتورها استفاده میشود. مواد مورد استفاده در قالبگیری ابزارهای جراحی بر اساس استحکام، زیستسازگاری و مقاومت آنها در برابر فرآیندهای مکرر استریلسازی، مانند اتوکلاو، انتخاب میشوند.
3. تجهیزات پزشکی مصرفی و یکبارمصرف (Disposable Medical Products)
بسیاری از محصولات پزشکی یکبارمصرف با استفاده از قالبگیری تزریقی تولید میشوند، از جمله:
سرنگها
لولههای آزمایش
پلیتهای پتری
محفظههای قطرهای
4. تجهیزات آزمایشگاهی (Laboratory Equipment)
در تحقیقات و آزمایشهای پزشکی، برای تولید تجهیزات پزشکی مانند ظروف، دسته ابزارها و میکروپلیتها از قالب تزریق پلاستیک تخصصی پزشکی استفاده میشود.
5. محفظه و پوشش تجهیزات پزشکی
بسیاری از تجهیزات پزشکی و اجزای تجهیزات آزمایشگاهی به محفظههایی نیاز دارند تا به حفظ شرایط استریل آنها کمک کرده و از آنها در برابر محیط اطراف محافظت کنند. این محفظهها اغلب با استفاده از فرایند قالبگیری تزریقی ساخته میشوند.
6. راهکارهای بستهبندی استریل (Sterile Packaging Solutions)
قالبسازی تجیهزات پزشکی، علاوه بر تولید خود تجهیزات، برای ساخت بستهبندیهای گرید پزشکی آنها نیز مورد استفاده قرار میگیرد؛ از جمله اجزای بستهبندی بلیستر (Blister Pack)، ویالها، ظروف و ...

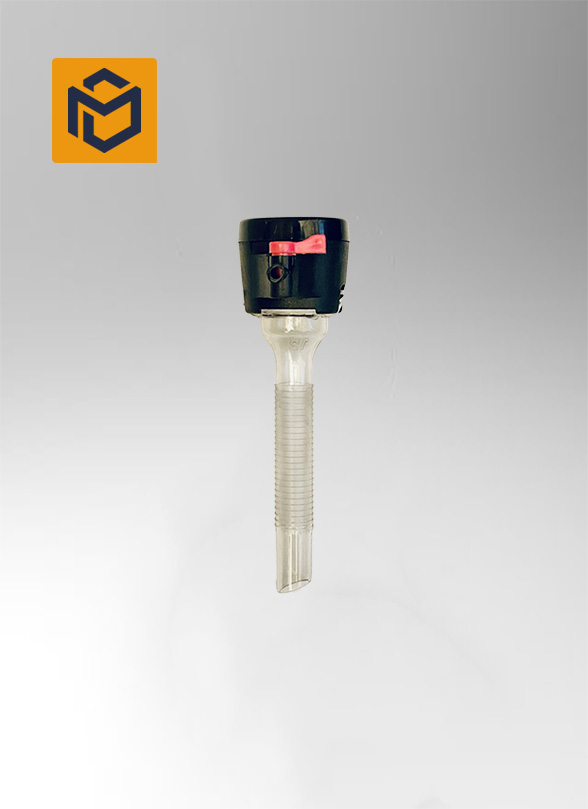

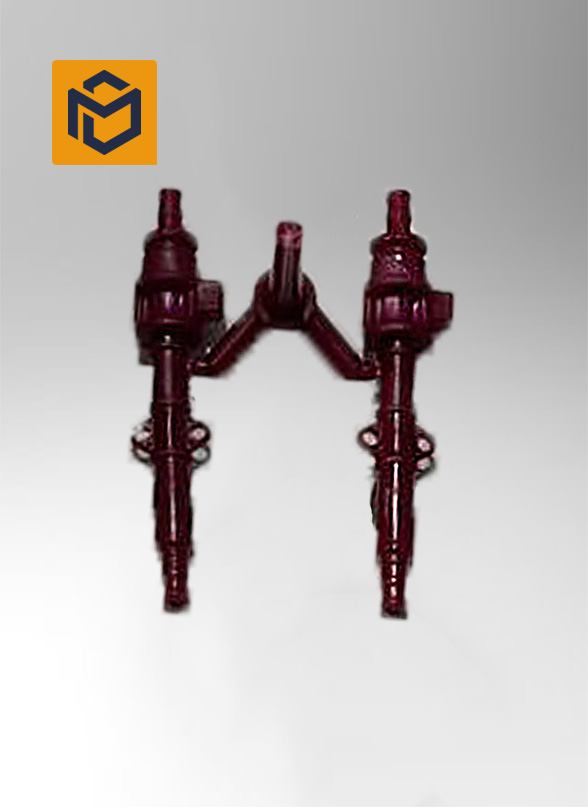

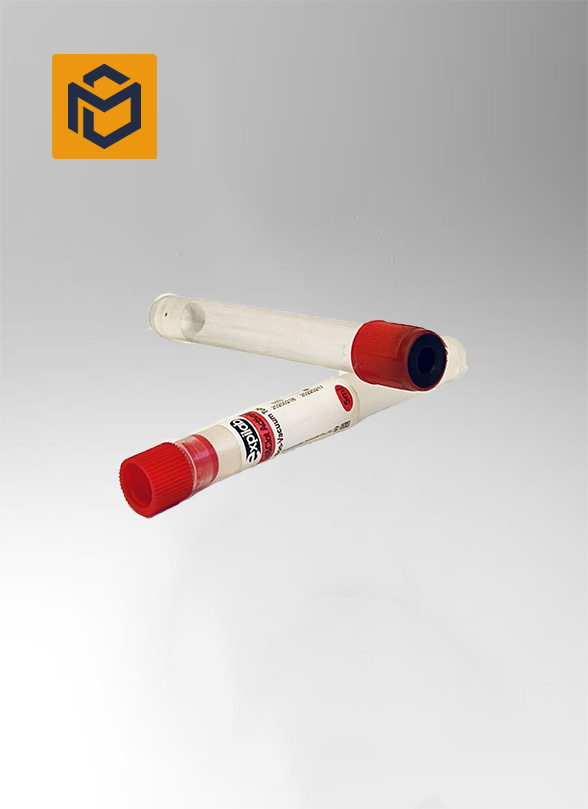

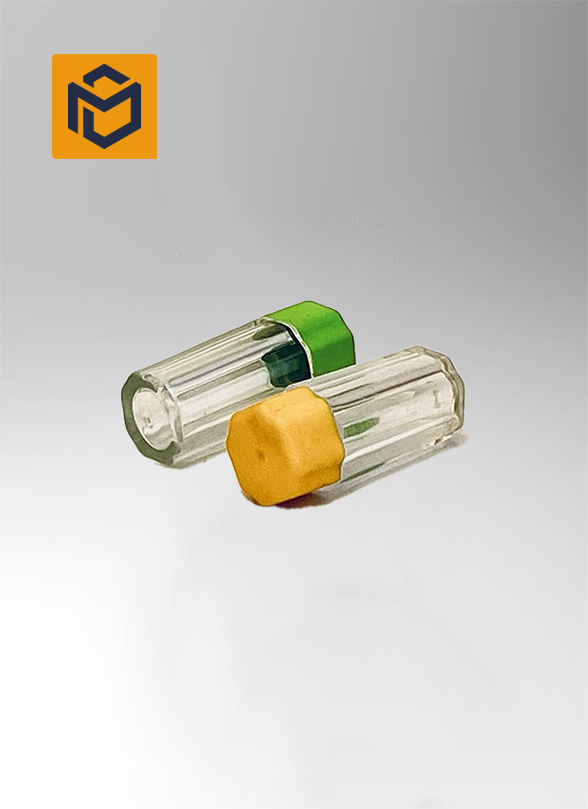

نمونه قطعات پزشکی ساخته شده با قالبهای دیاکومولد:
تکنیکهای تخصصی در قالبگیری تزریقی پزشکی
استفاده اصولی از تکنیکهای ساخت قالب تزریق پلاستیک از مرحله طراحی تا ساخت قالب نیازمند به کارگیری تخصص و سالها تجربه حرفهای میباشد. عدم توجه به جزییات و نکات تعیین کننده در ساخت قالب میتواند منجر به خرابی قالب و افزایش هزینه های ساخت و تولید در آینده شود.
از روشهای ساخت قالب تزریق پلاستیک تجهیزات پزشکی که در قالب سازی دیاکو با بیش از 20 سال تجربه در ساخت انواع قالب مورد استفاده قرار میگیرد میتوان به موارد زیر اشاره کرد:
قالبگیری دیواره نازک (Thin-Wall Molding)
قالبگیری با کمک گاز (Gas-Assisted Molding)
قالبگیری اینسرت (Insert Molding)
اورمولدینگ (Overmolding)
قالبگیری تزریقی فلزات (Metal Injection Molding)
قالبگیری سیلیکون مایع (Liquid Silicone Molding)
1. قالبگیری دیواره نازک (Thin-Wall Molding)
قالبگیری تزریقی دیواره نازک یک فرآیند تولیدی برای ساخت قطعات سبک و بادوام با ضخامت دیواره معمولاً کمتر از ۱ میلیمتر است. این روش بهویژه برای تولید قطعات کوچک و پیچیدهای مناسب است که به دقت بسیار بالایی نیاز دارند.
از آنجا که در این روش برای هر قطعه از مواد کمتری استفاده میشود، میتواند نسبت به روشهای متداول قالبگیری تزریقی مقرونبهصرفهتر باشد. همین موضوع باعث میشود قالبگیری دیواره نازک برای تولید در تیراژ بالا مناسب باشد. یکی از کاربردهای رایج این تکنیک، ساخت محفظههای فشرده برای تجهیزات پزشکی است.
2. قالبگیری با کمک گاز (Gas-Assisted Molding)
قالبگیری تزریقی با کمک گاز یک فرآیند کمفشار است که دقت قالبگیری تزریقی سنتی را با مزایای استفاده از گاز تحت فشار، معمولاً نیتروژن یا دیاکسید کربن، ترکیب میکند. گاز برای هدایت پلاستیک مذاب تزریقشده به تمام بخشها و گوشههای حفره قالب مورد استفاده قرار میگیرد. این کار باعث ایجاد بخشهای توخالی در قطعات دارای دیوارههای ضخیمتر میشود و در عین حال میزان مواد مصرفی را کاهش میدهد. پس از پایان فرآیند قالبگیری و خنک شدن کامل قطعه، گاز تخلیه میشود.
این روش معمولاً برای قطعاتی با سطح بزرگ که به بافت دقیق و کیفیت سطحی بالا نیاز دارند، مورد استفاده قرار میگیرد. قالبگیری با کمک گاز باعث ایجاد سطحی صافتر، یکپارچگی ساختاری بهتر و حذف آثار فرورفتگی سطحی (Sink Mark) میشود. دلیل این امر آن است که گاز تحت فشار، پلاستیک مذاب را بهصورت یکنواخت به دیوارههای قالب میفشارد و در نتیجه ناهماهنگیها و عیوب سطحی کاهش پیدا میکنند.
گاز همچنین به حفظ فشار یکنواخت در طول فرآیند خنککاری کمک میکند که این موضوع باعث کاهش تنشهای داخلی و افزایش یکپارچگی ساختاری قطعه میشود. علاوه بر این، با پشتیبانی از ماده از قسمت داخلی، از ایجاد فرورفتگیهای سطحی جلوگیری میشود و سطح خارجی قطعه صاف و بدون عیب باقی میماند.

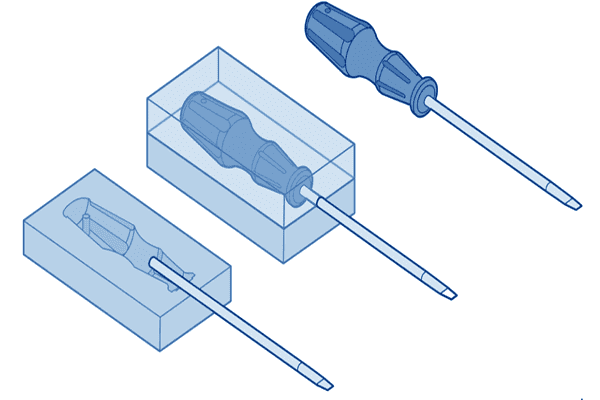

3. قالبگیری اینسرت (Insert Molding)
در قالبگیری اینسرت، یک قطعه ثانویه روی یک قطعه از پیش ساختهشده یا اینسرت (Insert) قالبگیری میشود. قطعه موجود یا قطعه داخلی که معمولاً از فلز ساخته میشود(اما میتواند پلاستیکی یا سرامیکی نیز باشد) پیش از تزریق پلاستیک مذاب درون قالب قرار میگیرد و سپس پلاستیک مذاب در اطراف آن تزریق میشود. این فرآیند تکمرحلهای یک اتصال مولکولی یا مکانیکی مستحکم میان دو قطعه ایجاد میکند.
اتصال مولکولی زمانی ایجاد میشود که جنس ماده اینسرت با رزین پوشاننده یکسان یا مشابه باشد و در نتیجه یک اتصال مستحکم و مقاوم در برابر نشت ایجاد شود. برای مثال، قالبگیری یک انشعاب پلییورتان (یک اتصال Y شکل) روی یک کاتتر پلییورتان میتواند نتایج بسیار خوبی ایجاد کند. رزین پلییورتان و اینسرت دارای ویژگیهای شیمیایی یکسان یا بسیار نزدیک به یکدیگر هستند و این موضوع به زنجیرههای پلیمری آنها اجازه میدهد در یکدیگر درگیر شده و یک فصل مشترک همگن ایجاد کنند. در نتیجه، نیازی به استفاده از چسب یا اتصالدهندههای مکانیکی نیست و خطر نشت یا ایجاد نقاط مستعد خرابی کاهش مییابد.
در مقابل، اتصال مکانیکی به این صورت ایجاد میشود که رزین لایه خارجی هنگام خنک شدن به دور اینسرت، منقبض شده یا روی ناهمواریهای سطحی اینسرت، مانند شیارها (Knurls)، لبههای بازشده (Flares) یا سطح زبر ایجادشده با سندبلاست، قفل میشود.
اگرچه انقباض همیشه اتفاق میافتد، اما اغلب برای ایجاد اتصالی مستحکم یا کاملاً آببندی شده کافی نیست. برای مواد غیرمشابه، وجود ویژگیهای مکانیکی برای نگهداشتن اینسرت ضروری است تا استحکام و عملکرد موردنظر حاصل شود.قالبگیری اینسرت بهطور گسترده برای تولید تجهیزات پزشکی مانند هابهای سوزن قالبگیریشده با اینسرت، اتصالدهندههای رزوهدار، قطعات الکتریکی کپسولهشده، اتصالات لوئر (Luer Fittings) و انشعابها (Bifurcations) مورد استفاده قرار میگیرد.

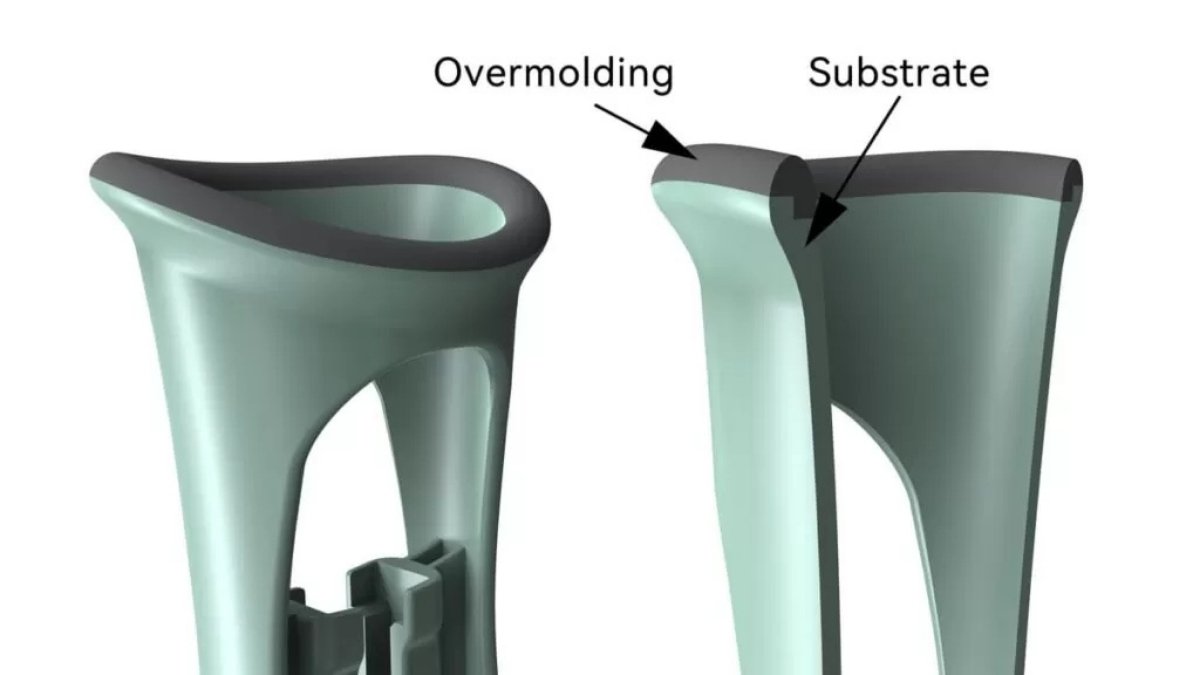

4. اورمولدینگ (Overmolding)![فرآیند اورمولدینگ در قالب تزریق پلاستیک]()
در اورمولدینگ، یک پلیمر مانند سیلیکون یا الاستومر ترموپلاستیک (TPE) روی یک زیرلایه قالبگیری میشود تا یک قطعه یکپارچه ایجاد شود. یکی از مزایای این روش، حذف نیاز به مونتاژ پس از ساخت قطعه است. اتصال از طریق روشهای شیمیایی و مکانیکی ایجاد میشود؛ در اتصال شیمیایی، پیوندها در سطح مولکولی شکل میگیرند، در حالی که اتصال مکانیکی به هندسه فیزیکی فصل مشترک میان دو لایه قالبگیریشده وابسته است.
قالبگیری اینسرت با اورمولدینگ تفاوت دارد؛ در قالبگیری اینسرت، قطعهای که از قبل ساخته شده و معمولاً فلزی است در قالب قرار میگیرد و روی آن قالبگیری انجام میشود، در حالی که در اورمولدینگ، یک ماده روی یک قطعه قالبگیریشده قرار میگیرد و قالبگیری میشود و اغلب از دو ماده متفاوت در مراحل متوالی استفاده میشود.
این بدان معناست که در اورمولدینگ، دو قطعه متفاوت بهصورت متوالی و با استفاده از همان دستگاه، همان سیکل و همان ابزارها قالبگیری میشوند. تنها قالبگیری اینسرت با فلزات سازگار است؛ بنابراین اگر به یک دسته پلاستیکی روی یک قطعه فلزی نیاز دارید، باید از قالبگیری اینسرت استفاده کنید، نه اورمولدینگ.
اورمولدینگ را میتوان بهصورت یک فرآیند پیوسته و خودکار دو مرحلهای (Two-Shot Molding) انجام داد که برای تولید در تیراژ بالا مناسب است، یا از روش قالبگیری به شیوه Pick-and-Place استفاده کرد که یک روش دستی یا نیمهخودکار و مناسبتر برای نمونهسازی یا تولید در تیراژ پایین است. این تکنیک برای ساخت دستههای ارگونومیک ابزارهای جراحی کاربرد زیادی دارد.
5. قالبگیری تزریقی فلزات (Metal Injection Molding)
قالبگیری تزریقی فلزات (MIM) یک فرآیند پیشرفته تولید است که با ترکیبی از پودر فلز و یک بایندر ترموپلاستیک آغاز میشود. این ترکیب گرم شده، به داخل قالب تزریق میشود و سپس برای شکلگیری قطعه خنک میشود. پس از خروج قطعه از قالب، بایندر از آن جدا میشود و قطعه تحت فرآیند Sintering قرار میگیرد؛ یک فرآیند دما بالا که ذرات فلز را به یکدیگر متصل کرده و قطعهای مستحکم، متراکم و دقیق ایجاد میکند.
MIM که معمولاً برای ابزارهای جراحی و ایمپلنتها استفاده میشود، برای تولید در تیراژ بالا و ساخت قطعات پزشکی پیچیده با اندازه کوچک تا متوسط مناسب است. این روش استحکام بالا، کیفیت سطح عالی و تلرانسهای دقیق را فراهم میکند. MIM میتواند جایگزینی مقرونبهصرفه برای ماشینکاری CNC باشد، بهویژه برای فلزاتی که ماشینکاری آنها دشوار است، مانند فولاد زنگنزن، آلیاژهای کبالت-کروم و آلیاژهای تیتانیوم.
6. قالبگیری سیلیکون مایع (Liquid Silicone Molding)
از قالبگیری سیلیکون مایع برای تولید محصولات پزشکی مانند ماسکهای تنفسی، تیوبها و ایمپلنتها استفاده میشود. سیلیکون بهطور ذاتی زیستسازگار است و همین ویژگی آن را برای کاربردهای پزشکی مناسب میکند.
در این فرآیند از لاستیک سیلیکون مایع (LSR) استفاده میشود که یک الاستومر دوجزئی است و از طریق یک فرآیند شیمیایی به نام اتصال عرضی (Crosslinking) عملآوری میشود. در قالبگیری تزریقی سیلیکون مایع، این ترکیب تحت فشار بالا به داخل قالب تزریق میشود و در حدود ۳۰ ثانیه عملآوری میشود. این فرآیند به محیطی کنترلشده و بهداشتی نیاز دارد تا از ورود آلودگیهایی مانند گردوغبار، رطوبت یا هوای محیط جلوگیری شود؛ زیرا این عوامل میتوانند یکپارچگی و کیفیت محصول نهایی را تحت تأثیر قرار دهند.
مواد پلیمری مورد استفاده در تولید تجهیزات پزشکی
در فرآیند قالبسازی تجهیزات پزشکی، تمام فرآیند تولید از طراحی تا ساخت و تست قالب تزریق پلاستیک باید با توجه به مواد نهایی مورد استفاده در قالب انجام گیرد. تولید قالب با بالاترین کیفیت و کمترین میزان پلیسه و ایرادات در محصول، با شناخت دقیق خواص مواد، ویژگی های رفتاری مواد در شرایط مختلف و تکیه بر تخصص و تجربه قالبساز صورت میگیرد. همچنین استفاده از نرم افزارهای تخصصی تجزیه و تحلیل قالب مانند مولد فلو و شبیه سازی فرایند تزریق بسیاری از مشکلات احتمالی قالب را پیش از تولید مشخص نموده و از هزینههای مازاد برای اصلاح قالب پس از ساخت جلوگیری میکند.
قالبسازی دیاکو با بیش از 20 سال تجربه تخصصی در ساخت انواع قالب قطعات پزشکی و با بهره گیری از ابزارآلات و تجهیزات پیشرفته، تیم متخصصین مسلط بر نرم افزارهای بروز قالبسازی و همچنین با تکیه بر اصول DFM(طراحی برای ساخت) خطای ساخت قالب را به صفر نزدیک میکند. شما تولید کنندگان گرامی میتوانید از طریق راههای ارتباطی با تیم مشاوره دیاکو در ارتباط بوده و راهنمایی مناسب را به صورت کاملا رایگان دریافت کنید. همراهی شما در تولید محصولات پزشکی و ارائه سهم کوچکی در حوزه بهداشت و درمان باعث افتخار و خوشنودی ماست.
در قالبگیری تزریقی تجهیزات پزشکی از مواد مختلفی از جمله پلاستیکهای ترموپلاستیک و پلاستیکهای ترموست استفاده میگردد. با این حال، گزینه اصلی برای تولید تجهیزات پزشکی، پلیمرهای ترموپلاستیک هستند؛ زیرا میتوان آنها را چندین بار گرم، قالبگیری و دوباره ذوب کرد، بدون اینکه ساختار اصلی آنها دچار آسیب شود. همین قابلیت ذوب و شکلدهی مجدد، ترموپلاستیکها را به گزینهای مناسب برای تولید تجهیزات پزشکی تبدیل کرده است.
در تولید تجهیزات پزشکی، مواد ترموپلاستیک در حالت مذاب وارد قالب میشوند و سپس با خنک شدن و خشک شدن، شکل موردنظر را به خود میگیرند. قالبها میتوانند طراحی سادهای داشته باشند که تنها با باز و بسته شدن کار میکند یا بسته به نیاز قطعه، دارای ساختاری پیچیدهتر باشند.
در مقابل، پلاستیکهای ترموست گزینه چندان مناسبی برای تولید تجهیزات پزشکی با قالب تزریق پلاستیک نیستند. با وجود آنکه این مواد دارای پیوندهای کووالانسی قدرتمندی میان زنجیرههای پلیمری هستند که باعث ایجاد ویژگیهای مکانیکی مفیدی مانند نقطه ذوب بالا، مقاومت شیمیایی و استحکام مکانیکی میشود. اما نقطه ضعف مواد ترموست این است که پس از عملآوری، برخلاف ترموپلاستیکها نمیتوان آنها را دوباره ذوب یا تغییر شکل داد. قابلیت بازیافت پایینتر این مواد باعث میشود گزینه ایدهآلی برای صنعت پزشکی نباشند. این مواد معمولاً برای چسبها، پوششهای محافظ یا کاربردهایی که در معرض حرارت بالا قرار دارند مناسبتر هستند.
در ادامه، برخی از رایجترین پلاستیکهای گرید پزشکی مورد استفاده در قالبگیری تزریقی را مورد بررسی قرار میدهیم:
پلیاتیلن (PE)
این پلاستیک دارای گرید پزشکی بوده و از سختی و استحکام کششی قابل توجهی برخوردار است. پلیاتیلن میتواند شرایط سخت محیطی را تحمل کند و سازگاری بالایی با بافت بدن انسان دارد. از کاربردهای رایج PE در صنعت پزشکی و درمان میتوان به تیوبها، اتصالات، پروتزها و ظروف اشاره کرد.
انواع مختلفی از پلیاتیلن وجود دارد:
پلیاتیلن با چگالی بالا (HDPE): این نوع پلیاتیلن سخت و مقاوم در برابر رطوبت است. HDPE برای محصولاتی مانند بطریهای دارویی، ویالهای دارویی، درپوشها، اجزای سرنگ، بستهبندی تجهیزات پزشکی، بطریها و ظروف آزمایشگاهی و تیوبهای پماد مناسب است.
پلیاتیلن با چگالی پایین (LDPE): این ماده شفاف و انعطافپذیر اغلب در تولید بطریهای فشاری و تیوبهای پزشکی مورد استفاده قرار میگیرد.
پلیاتیلن با وزن مولکولی فوقالعاده بالا (UHMW): مقاومت بسیار بالایی در برابر سایش دارد و برای کاربردهایی مانند ایمپلنتهای ارتوپدی مناسب است.
پلیپروپیلن (PP)
پلیپروپیلن (PP) استحکام بسیار خوبی دارد و در مقایسه با پلیاتیلن، مقاومت بیشتری در برابر رطوبت و گازها از خود نشان میدهد. این ماده همچنین در برابر ضربه، ترکخوردگی، تخریب حرارتی، سایش و پارگی و همچنین تابش مقاوم است.
یکی دیگر از ویژگیهای مهم PP، مناسب بودن آن برای نگهداری داروهای مایع است. قطعات مهمی مانند اجزای تعویض مفصل زانو و لگن، سرنگها و اتصالات نیز از PP ساخته میشوند.
در تعویض مفصل زانو و لگن، از قالبگیری تزریقی برای ساخت اجزای پلاستیکی مانند لاینرها و اسپیسرها استفاده میشود. این قطعات تماس فلز با فلز را کاهش داده و عملکرد و طول عمر ایمپلنت را بهبود میدهند.
پلیکربنات (PC)
این ماده شفاف و جامد، ویژگیهای مکانیکی بسیار خوبی دارد. پلیکربنات (PC) انعطافپذیر، مستحکم و مقاوم در برابر شکست ناشی از ضربه، تخریب حرارتی و سایش است و همچنین سازگاری بالایی با بافتهای زیستی دارد.
پلیکربنات برای تولید تجهیزات پزشکی مختلفی مانند تجهیزات محافظتی، ماسکهای شفاف و اکسیژناتورها مناسب است.
پلیاتر اتر کتون (PEEK)
PEEK مقاومت بسیار بالایی در برابر شرایط سخت محیطی دارد؛ از جمله دماهای بالا، مواد شیمیایی، تابش و سایش.
این ترموپلاستیک باکیفیت، حتی پس از قرار گرفتن در معرض تنش، پایداری ابعادی بسیار خوبی دارد. از کاربردهای رایج PEEK میتوان به ایمپلنتها و پروتزهای ارتوپدی اشاره کرد.
پلیاستایرن (PS)
این ماده در مقایسه با سایر مواد معرفیشده در این بخش انعطافپذیری کمتری دارد، اما همچنان ویژگیهای مکانیکی بسیار خوبی ارائه میدهد و با بافت بدن انسان سازگار است. پلیاستایرن همچنین پایداری ابعادی بالایی دارد.
از پلیاستایرن اغلب برای تولید قطعات پزشکی مانند سینیهای کشت، پلیتهای پتری، دستکشها، ویالها، پیپتها، ایمپلنتها و برخی قطعات تشخیصی استفاده میشود.
پرفلوئوروآلکوکسی (PFA)
PFA یک فلوروپلیمر با مقاومت حرارتی بسیار بالا است. این ماده همچنین در دماهای بالا مقاومت بسیار خوبی در برابر خزش دارد و در برابر طیف گستردهای از مواد شیمیایی مقاوم است.
اتیلن پروپیلن فلورینه (FEP)
این فلوروپلیمر ضریب اصطکاک پایینی دارد و در برابر ضربه و مواد شیمیایی مقاومت بسیار خوبی از خود نشان میدهد. FEP همچنین انعطافپذیر و شفاف است و بهعنوان مادهای زیستسازگار شناخته میشود.
الاستومرهای ترموپلاستیک (TPE)
TPE ترکیب منحصربهفردی از قابلیت فرآیندپذیری ترموپلاستیکها و انعطافپذیری شبیه لاستیک را ارائه میدهد. این مواد برای تولید قطعات اورمولدشده (Overmolded) یا کاتترها گزینهای مناسب هستند.
سیلیکون
اگرچه سیلیکون از نظر فنی یک پلاستیک محسوب نمیشود، اما مادهای شبیه لاستیک است که ویژگیهای مکانیکی بسیار خوبی برای تجهیزات پزشکی دارد. سیلیکون با بافت بدن سازگار است و انعطافپذیری مناسبی دارد. همچنین میتوان از آن برای تولید تجهیزات مختلفی مانند تیوبها، اتصالات و کاتترها استفاده کرد.
انتخاب بهترین روش ساخت قالب تجهیزات پزشکی
قالبگیری تزریقی یک روش دقیق و مقرونبهصرفه برای تولید است که قطعاتی باکیفیت بالا تولید میکند و میتواند الزامات سختگیرانه صنعت پزشکی را برآورده سازد. اگرچه قالبگیری تزریقی در حوزه سلامت کاربردهای بسیار متنوعی دارد، اما همه مواد و روشهای ساخت قالب برای هر کاربردی مناسب نیستند. همکاری با یک مجموعه متخصص در زمینه قالبگیری تزریقی میتواند به شما کمک کند تا ماده مناسب برای برای طراحی خود انتخاب کرده و الزامات فنی و قانونی مورد نیاز پروژه را رعایت کنید. همچنین بررسی دقیق طراحی پیش از ساخت قالب میتواند به شناسایی مشکلات احتمالی، جلوگیری از تأخیر در تولید و کاهش هزینههای ساخت کمک کند.
کارشناسان و متخصصان قالبسازی در گروه صنعتی دیاکو با افتخار از لحظه شروع و مشاوره اولیه تا ساخت قالب و تست نهایی در کنار شما هستند. شما میتوانید برای بررسی طراحی، انتخاب روش مناسب ساخت قالب، انتخاب مواد مناسب برای قطعه و مطرح نمودن هرگونه پرسش در زمینه طراحی و ساخت قالب، از طریق راههای ارتباطی با تیم متخصصین دیاکو در ارتباط باشید.
سوالات متداول درباره ساخت قالب تجهیزات پزشکی
قالبگیری تزریقی پزشکی چیست؟
قالبگیری تزریقی پزشکی فرآیندی برای تولید قطعات پلاستیکی مورد استفاده در تجهیزات پزشکی است که در آن مواد پلیمری گرید پزشکی پس از ذوب شدن به داخل قالب تزریق میشوند و پس از خنک شدن، قطعه نهایی را تشکیل میدهند.
چه محصولاتی با قالبگیری تزریقی پزشکی تولید میشوند؟
سرنگ، کاتتر، اتصالات لوئر (Luer)، تجهیزات آزمایشگاهی، محفظه دستگاههای پزشکی، قطعات ابزارهای جراحی، بستهبندیهای پزشکی و بسیاری از قطعات مصرفی پزشکی با این روش تولید میشوند.
بهترین مواد پلاستیکی برای تولید قطعات پزشکی کداماند؟
بسته به کاربرد محصول، موادی مانند پلیپروپیلن (PP)، پلیاتیلن (PE)، پلیکربنات (PC)، PEEK، سیلیکون پزشکی و TPE از رایجترین مواد مورد استفاده در تولید قطعات پزشکی هستند.
تفاوت پلاستیک گرید پزشکی با پلاستیک معمولی چیست؟
مواد گرید پزشکی باید الزامات مربوط به زیستسازگاری، استریلپذیری، مقاومت شیمیایی و ایمنی برای تماس با بدن انسان را رعایت کنند؛ در حالی که پلاستیکهای معمولی لزوماً این ویژگیها را ندارند.
قالب تزریق پلاستیک پزشکی چه تفاوتی با قالبهای صنعتی معمولی دارد؟
در قالبهای پزشکی معمولاً دقت ابعادی، کیفیت سطح، کنترل پلیسه، انتخاب فولاد قالب، قابلیت تمیزکاری و پایداری فرآیند تولید اهمیت بیشتری نسبت به بسیاری از قالبهای صنعتی دارد.
آیا میتوان قطعات پزشکی را با قالبگیری اینسرت (Insert Molding) تولید کرد؟
بله. قالبگیری اینسرت یکی از روشهای رایج در تولید قطعات پزشکی است و برای ساخت قطعاتی که ترکیبی از پلاستیک و فلز هستند، مانند برخی اتصالات، سوزنها و قطعات الکتریکی پزشکی کاربرد دارد.
اورمولدینگ (Overmolding) چه کاربردی در تجهیزات پزشکی دارد؟
اورمولدینگ برای ایجاد سطوح نرم، دستههای ارگونومیک، افزایش راحتی کاربر و ترکیب چند ماده مختلف در یک قطعه استفاده میشود و در تولید برخی ابزارهای جراحی و تجهیزات پزشکی کاربرد دارد.
قالبگیری سیلیکون مایع (LSR) چه مزایایی دارد؟
سیلیکون مایع زیستسازگار، انعطافپذیر و مقاوم در برابر استریلسازی است. به همین دلیل در تولید ماسکهای تنفسی، قطعات پزشکی انعطافپذیر، تیوبها و برخی ایمپلنتها کاربرد گستردهای دارد.
حداقل تیراژ اقتصادی برای ساخت قالب تزریق پلاستیک پزشکی چقدر است؟
این موضوع به پیچیدگی قطعه، تعداد حفرههای قالب، جنس ماده و هزینه ساخت قالب بستگی دارد. معمولاً هرچه تیراژ تولید بالاتر باشد، هزینه قالب در تعداد بیشتری قطعه سرشکن شده و تولید اقتصادیتر خواهد بود.
ساخت قالب تزریق پلاستیک پزشکی چقدر زمان میبرد؟
زمان ساخت قالب به پیچیدگی قطعه، تعداد کویتیها، نوع فولاد، عملیات ماشینکاری و الزامات پروژه بستگی دارد. این زمان میتواند از چند هفته تا چند ماه متغیر باشد.
برای سفارش ساخت قالب تجهیزات پزشکی چه اطلاعاتی باید ارائه شود؟
معمولاً فایل سهبعدی قطعه، نقشه فنی، تیراژ موردنیاز، جنس ماده، شرایط عملکرد قطعه و الزامات کیفی پروژه برای بررسی اولیه مورد نیاز است.
آیا دیاکو امکان مشاوره برای طراحی و ساخت قالب تجهیزات پزشکی را ارائه میدهد؟
بله. تیم فنی دیاکو میتواند در زمینه بررسی قابلیت تولید محصول، انتخاب روش ساخت قالب، انتخاب مواد مناسب و بهینهسازی طراحی برای تولید انبوه، مشاوره تخصصی ارائه دهد.
هزینه ساخت قالب تزریق پلاستیک پزشکی چگونه تعیین میشود؟
هزینه ساخت قالب به عواملی مانند ابعاد قطعه، پیچیدگی هندسه، تعداد حفرهها، جنس فولاد قالب، تلرانسهای موردنیاز و تیراژ تولید بستگی دارد.
چگونه میتوان کیفیت قالب تزریق پلاستیک پزشکی را ارزیابی کرد؟
دقت ابعادی قطعات، کیفیت سطح، عمر قالب، عملکرد سیستم خنککاری، میزان پلیسه، پایداری تولید و نتایج تستهای اولیه از مهمترین معیارهای ارزیابی کیفیت قالب هستند.
