انواع قالب‌ها در قالبسازی دیاکو

 ​​​​​​​انتخاب قالب مناسب، اولین و مهم‌ترین قدم در تولید انبوه و باکیفیت قطعات است، زیرا در مهندسی تولید، قالب صرفاً یک ابزار نیست؛ بلکه قلب تپنده خط تولید و تعیین‌کننده اصلی قیمت تمام‌شده و کیفیت نهایی محصول است. ما در قالبسازی دیاکو، با بهره‌گیری از دانش روز مهندسی، ماشین‌آلات پیشرفته و همکاری با برندهای معتبر جهانی (مانند لیبرال مولد چین)، طیف گسترده‌ای از قالب‌های صنعتی را طراحی و تولید می‌کنیم. در ادامه، انواع قالب‌های صنعتی را با نگاهی دقیق‌تر به جزئیات فنی و معیارهای تشخیص یک قالب استاندارد بررسی خواهیم کرد.

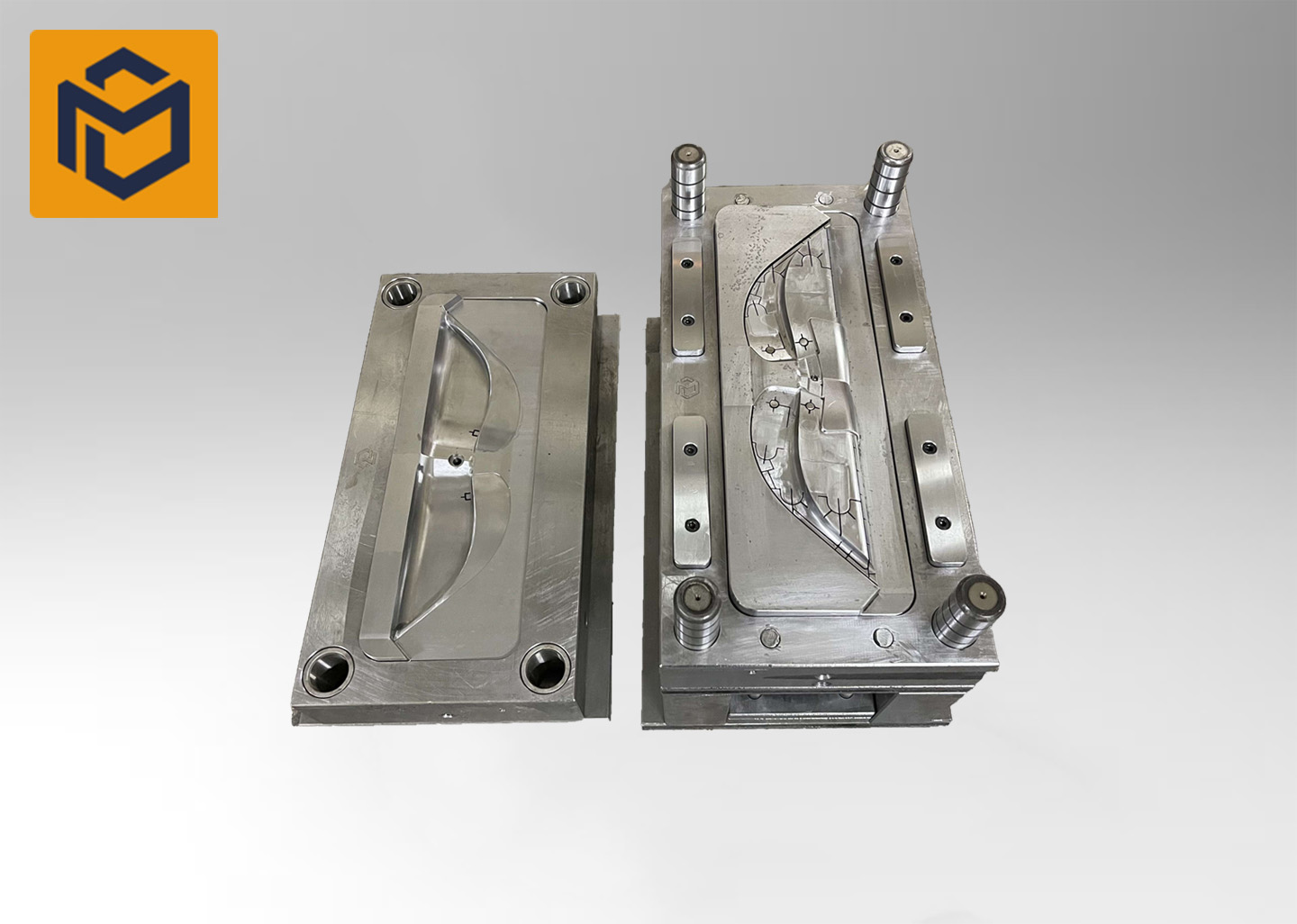

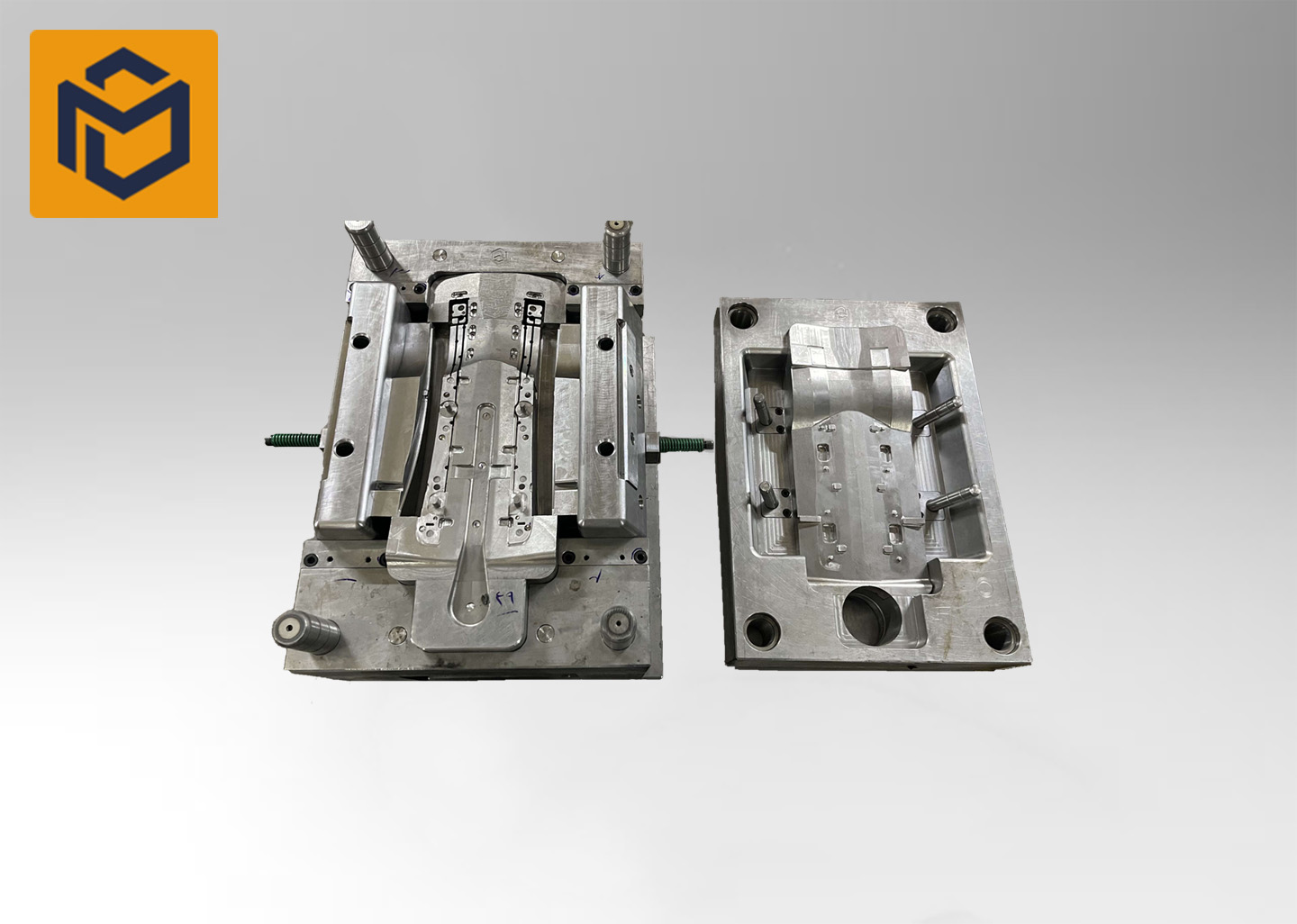

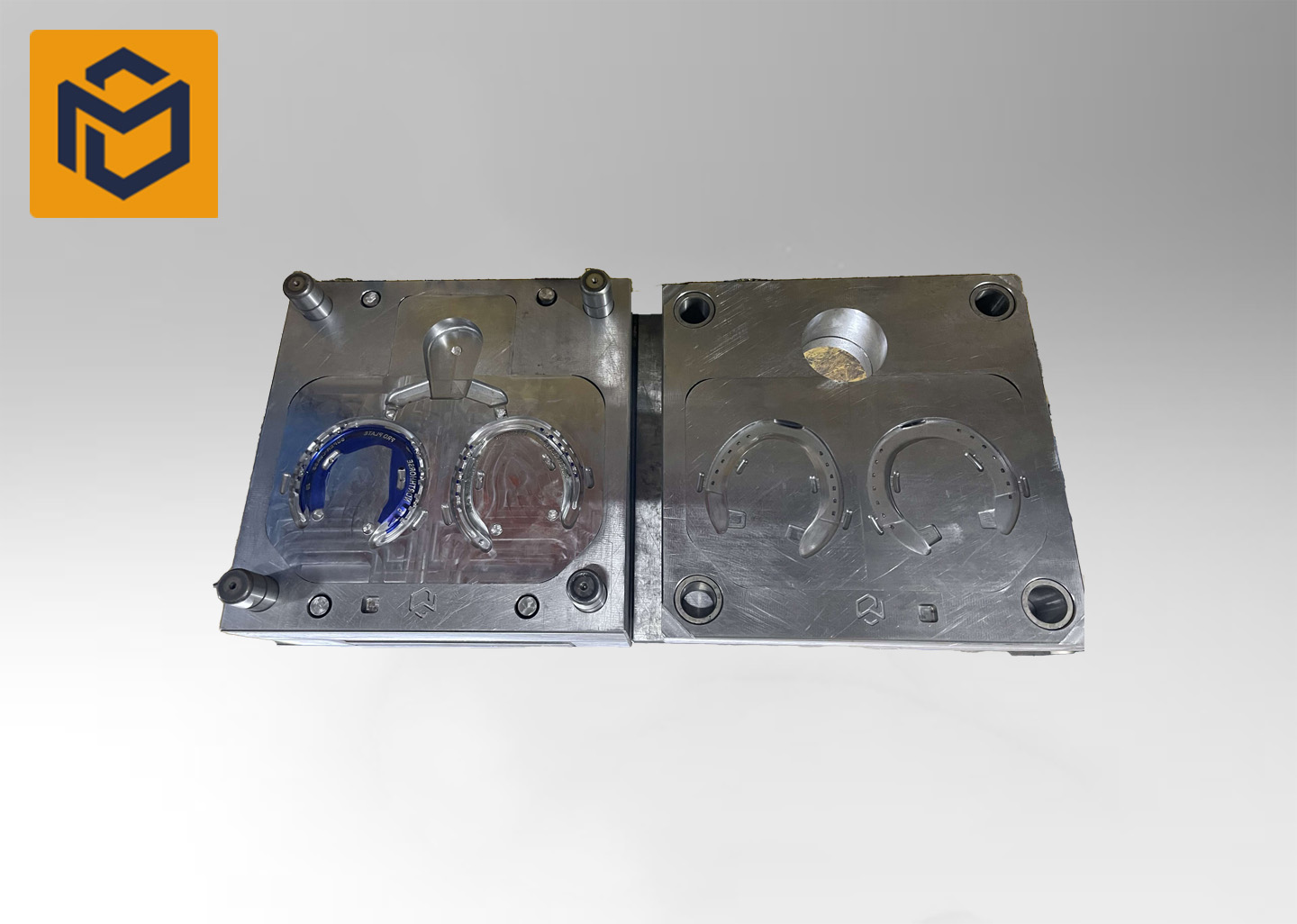

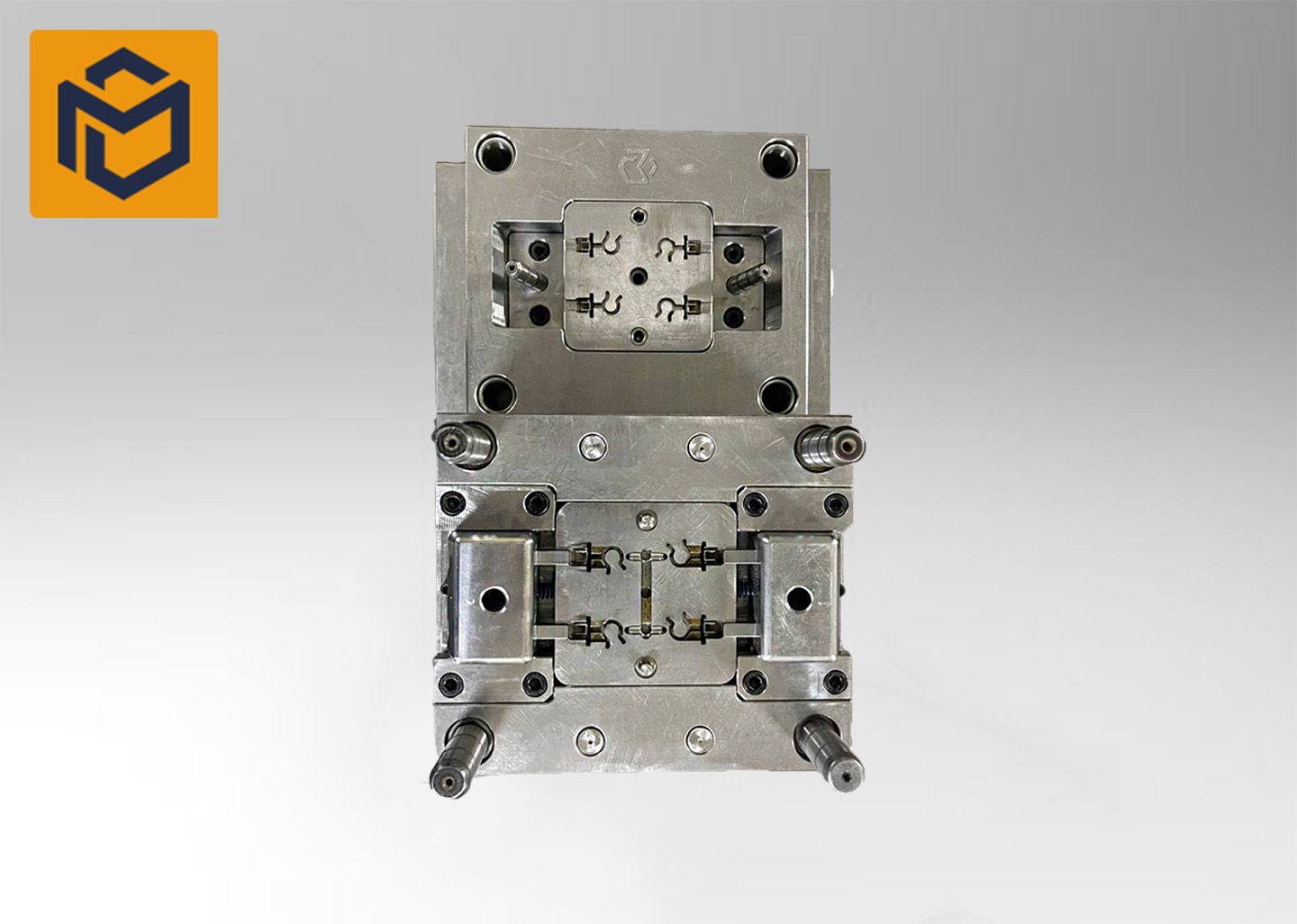

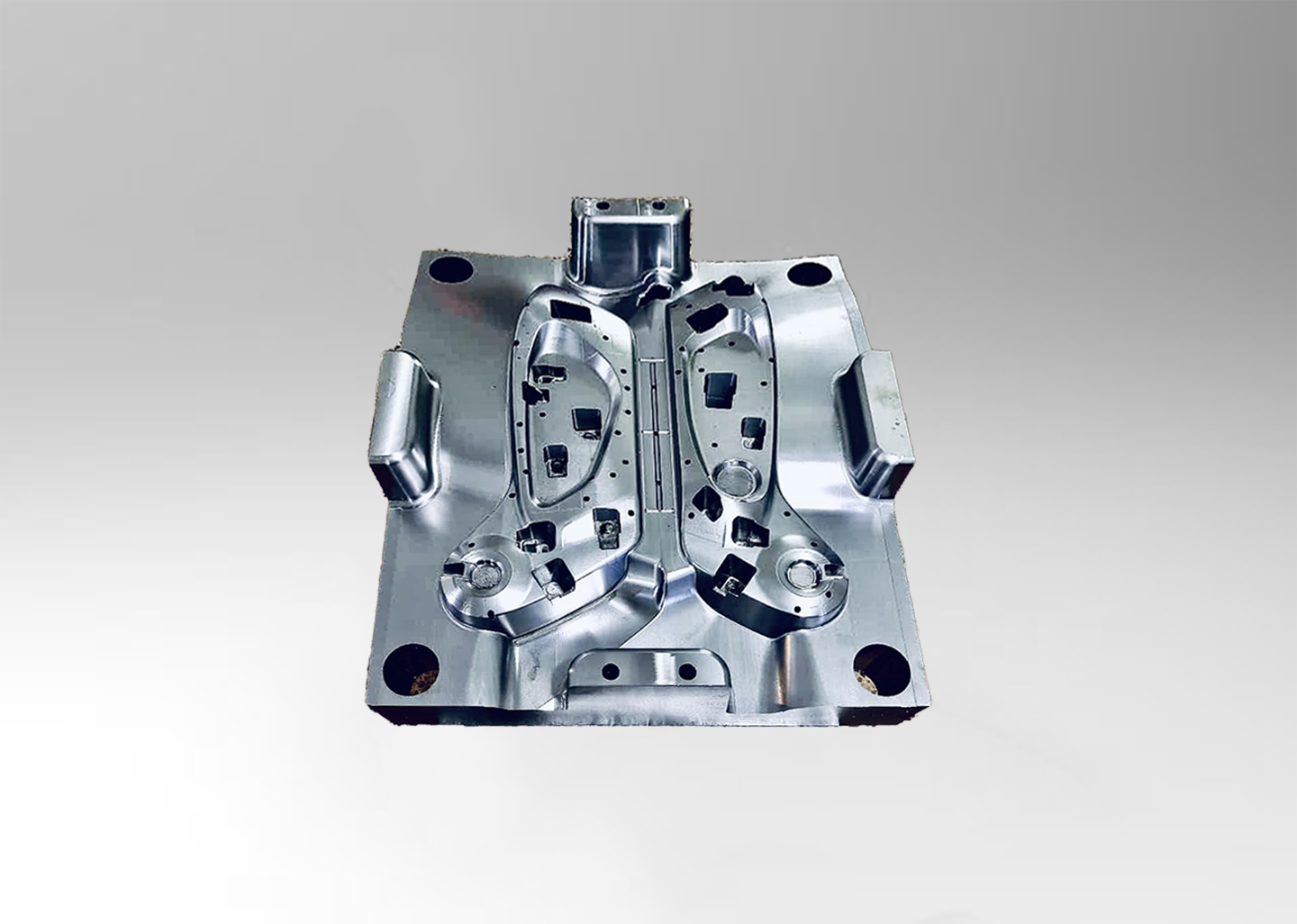

۱. قالب تزریق پلاستیک (Plastic Injection Mold)

این قالب‌ها پرکاربردترین نوع برای تولید قطعات پلاستیکی با تیراژ بالا و اشکال پیچیده هستند؛ از تولید قطعات ظریف و حساس پزشکی گرفته تا قطعات بزرگ و محکم مانند سپر خودرو با استفاده از قالب تزریق پلاستیک امکان پذیر است. اما با وجود پرکاربرد بودن قالب تزریق پلاستیک، بسیاری از قالبسازان و تولید کنندگان به جزئیات مهندسی و نکات ظریف ساخت این نوع از قالب تسلط نداشته و تولید کننده محصول متحمل انواع مشکلات از جمله افزایش ضایعات، توقف خط، خرابی دستگاه و ...  خواهد شد.

نکات مهم در هنگام سفارش قالب تزریق پلاستیک:

از سوی دیگر بسیاری از تولیدکنندگان در زمان انتخاب کارگاه قالبسازی، صرفا به قیمت اولیه ساخت قالب نگاه می‌کنند، در حالی که در دنیای حرفه‌ای، هزینه اصلی، هزینه تولید و نگهداری است، نه ساخت قالب. به عنوان مثال، ظاهر دو قالب تزریق پلاستیک ممکن است در نگاه اول کاملاً مشابه به نظر برسد، اما عیار واقعی یک قالبساز حرفه‌ای در جزئیات پنهان آن مشخص می‌شود. این جزئیات پنهان هستند که تعیین می‌کنند قالب شما بعد از صد هزار ضرب دچار استهلاک خواهد شد یا با کمترین نیاز به تعمیر، میلیون‌ها قطعه بی‌نقص تولید کرده و سودآوری خط تولید شما را به حداکثر می‌رساند.
​​​​​​​

مزیت دیاکو در طراحی و ساخت قالب تزریق پلاستیک:

در قالبسازی دیاکو، طراحی تخصصی سیستم خنک‌کاری و راهگاه‌ها با نرم‌افزارهای تحلیلی انجام می‌شود تا قطعه نهایی بدون نقص (Shrinkage یا Warpage) تولید شود. توجه به گرید فولاد و مقاومت به سایش در پلیمر حاوی مواد ساینده مانند الیاف شیشه (Glass Fiber) تضمین کننده دوام و کیفیت قالب‌های دیاکو بوده و همراه با محاسبه دقیق زاویه خروج و پولیش‌کاری آیینه‌ای سطوح، تضمین می‌کند که قطعه بدون فشار مضاعف سیستم پران و بدون ایجاد رگه‌های سفیدرنگ (Stress Marks) به راحتی از قالب خارج شود.​​​​​​​

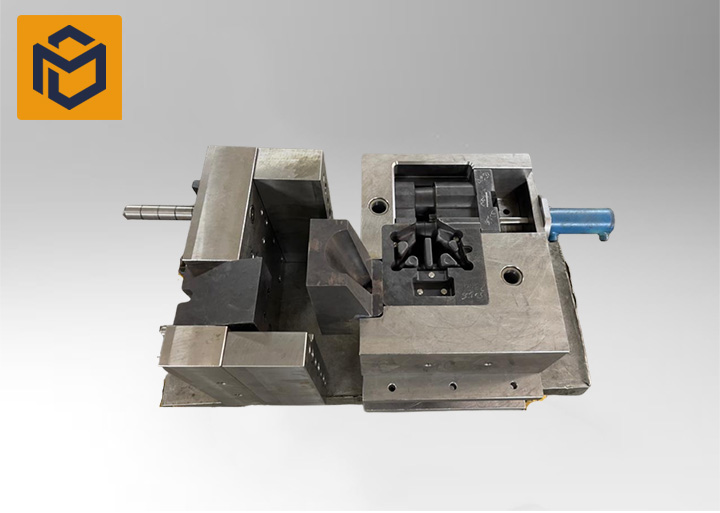

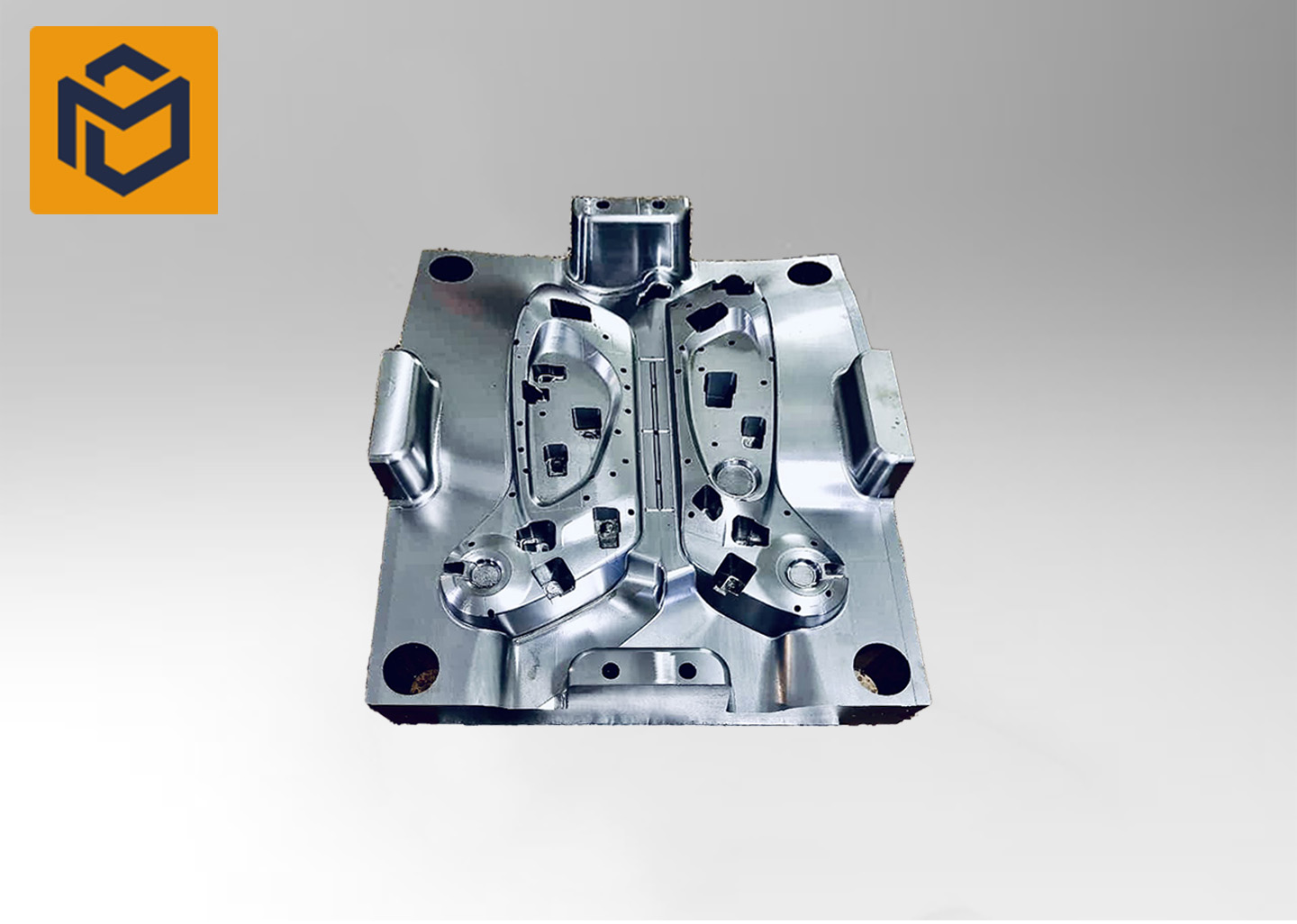

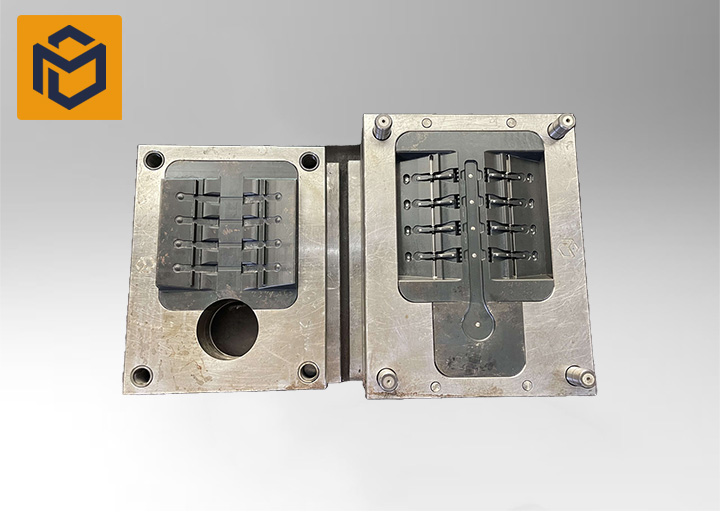

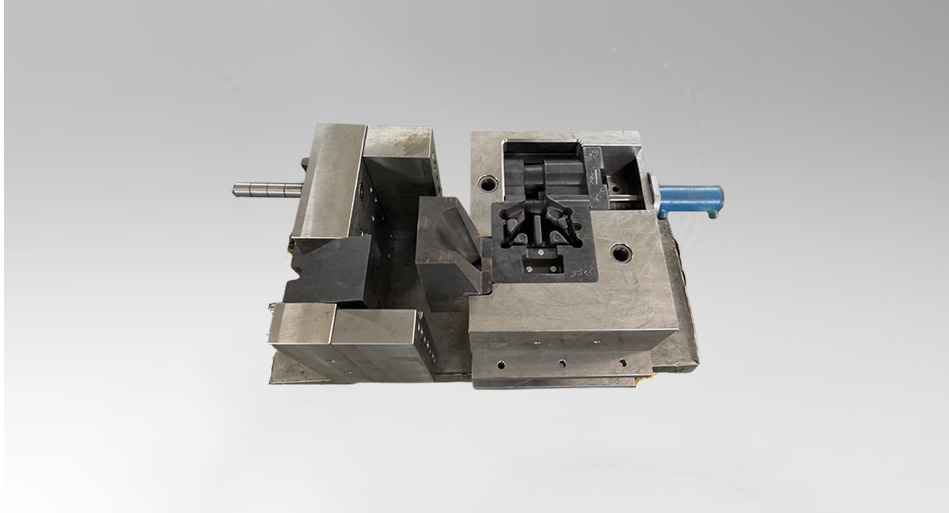

۲. قالب دایکست (Die Casting Mold)​​​​​​​

برای تولید قطعات فلزی (مانند آلومینیوم و روی) با ضخامت یکنواخت و سطح صاف، قالب‌های دایکست بهترین انتخاب‌اند. این نوع از قالب‌ها برای تزریق فلزات مذاب(مانند آلومینیوم، زاماک، مس و منیزیم) تحت فشارهای بسیار بالا طراحی می‌شوند و وظیفه تولید قطعات مستحکم و پیچیده فلزی را بر عهده دارند.

تفاوت قالب دایکست و قالب تزریق پلاستیک:

برخلاف تزریق پلاستیک، قالب‌های دایکست در شرایط محیطی بسیار خشن‌تری کار می‌کنند. برخورد مداوم فلز مذاب با دمای بیش از 650 درجه سانتی گراد، به سطح سرد قالب، شوک حرارتی شدیدی ایجاد کرده و در این شرایط بحرانی، کوچکترین خطای محاسباتی در متالورژی یا دینامیک سیالات، به معنای خرابی زودرس قالب یا تولید قطعات ضایعاتیِ پر از حفره است. به همین دلیل ساخت این نوع از قالب ها نیازمند تخصص ویژه و تجربه برای تضمین یک خروجی استاندارد بوده و قالبساز باید در هنگام ساخت معیارهای متعددی را مورد توجه قرار دهد.
​​​​​​​

ویژگی قالب‌های دایکست در قالبسازی دیاکو:

ما در قالبسازی دیاکو در زمان طراحی و ساخت قالب های دایسکت، علاوه بر تمرکز ویژه بر دینامیک سیالات و سیستم هواکش یا ونتینگ، از فولادهای گرم‌کار مقاوم در برابر شوک حرارتی نیز استفاده می‌کنیم تا عمر مفید قالب را به حداکثر برسانیم.

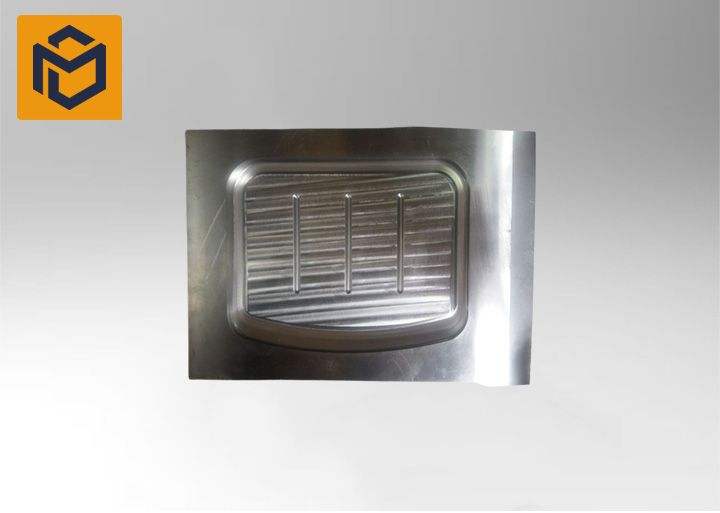

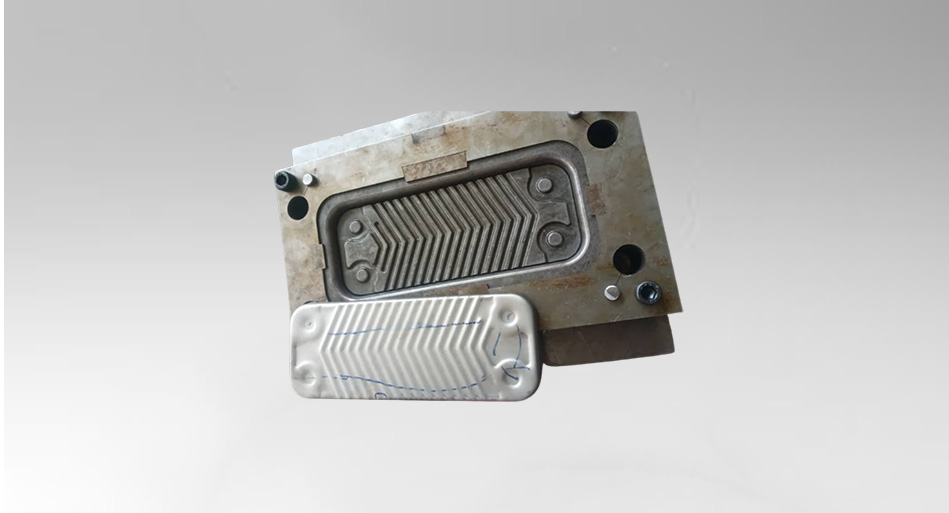

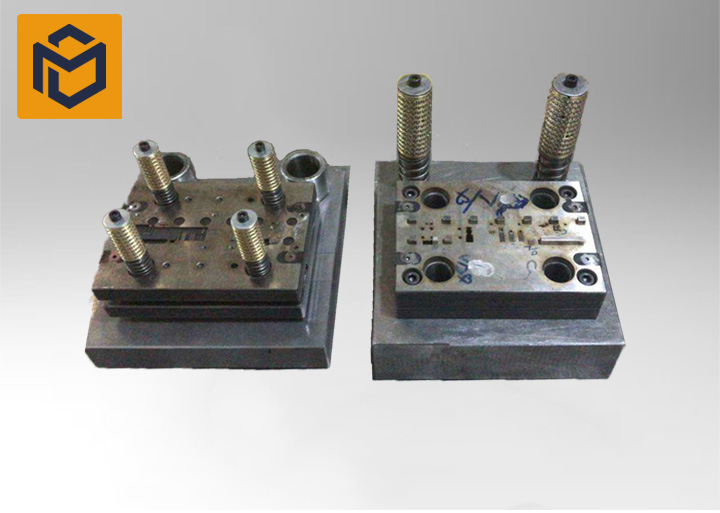

۳. قالب‌ فلزی (سنبه و ماتریس)​​​​​​​

این دسته از قالب‌ها شامل قالب‌های برش، خم و کشش عمیق هستند که عموماً روی پرس‌ها بسته شده و برای فرم‌دهی سرد ورق‌های فلزی مانند بدنه لوازم خانگی یا قطعات خودرو استفاده می‌شوند.

عوامل موثر بر کیفیت قالب‌های فلزی:

فرم‌دهی و برش ورق‌های فلزی شاید در ظاهر فرایندی مکانیکی و ساده به نظر برسد، اما استهلاک بالای لبه‌های برشی و خطر دفرمه شدن قطعه پس از خروج از قالب، از چالش‌های اصلی این حوزه هستند. کیفیت لبه‌های برش‌خورده (بدون پلیسه بودن) و دقت ابعادی قطعه، کاملاً به دقت ماشین‌کاری قالبساز و درک رفتار متریال وابسته است. به همین جهت در زمان ساخت قالب فلزی و کنترل کیفیت نهایی، توجه به لقی بین سنبه و ماتریس (Clearance) که باعث ایجاد پلیسه‌های تیز در لبه ورق، فشار مضاعف به دستگاه پرس و کند شدن سریع تیغه‌ها می‌شود و همچنین کنترل برگشت فنری (Springback) بسیار ضروری و حائز اهمیت است.
​​​​​​​

کیفیت قالب‌های سنبه و ماتریس قالبسازی دیاکو:

در قالب‌سازی دیاکو، با ۲۰ سال سابقه در طراحی و ساخت انواع قالب‌های سنبه و ماتریس و بهره‌مندی از کارشناسان مجرب، تمامی پارامترهای مهم تولید بررسی شده و بهترین قالب متناسب با نیاز شما ارائه می‌شود.

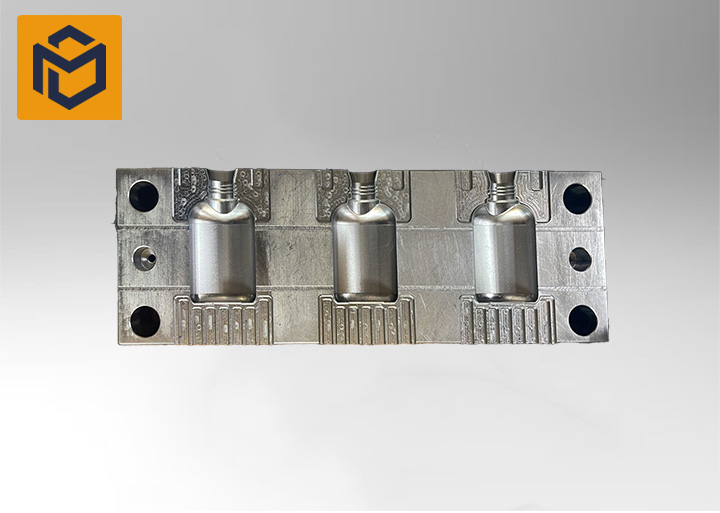

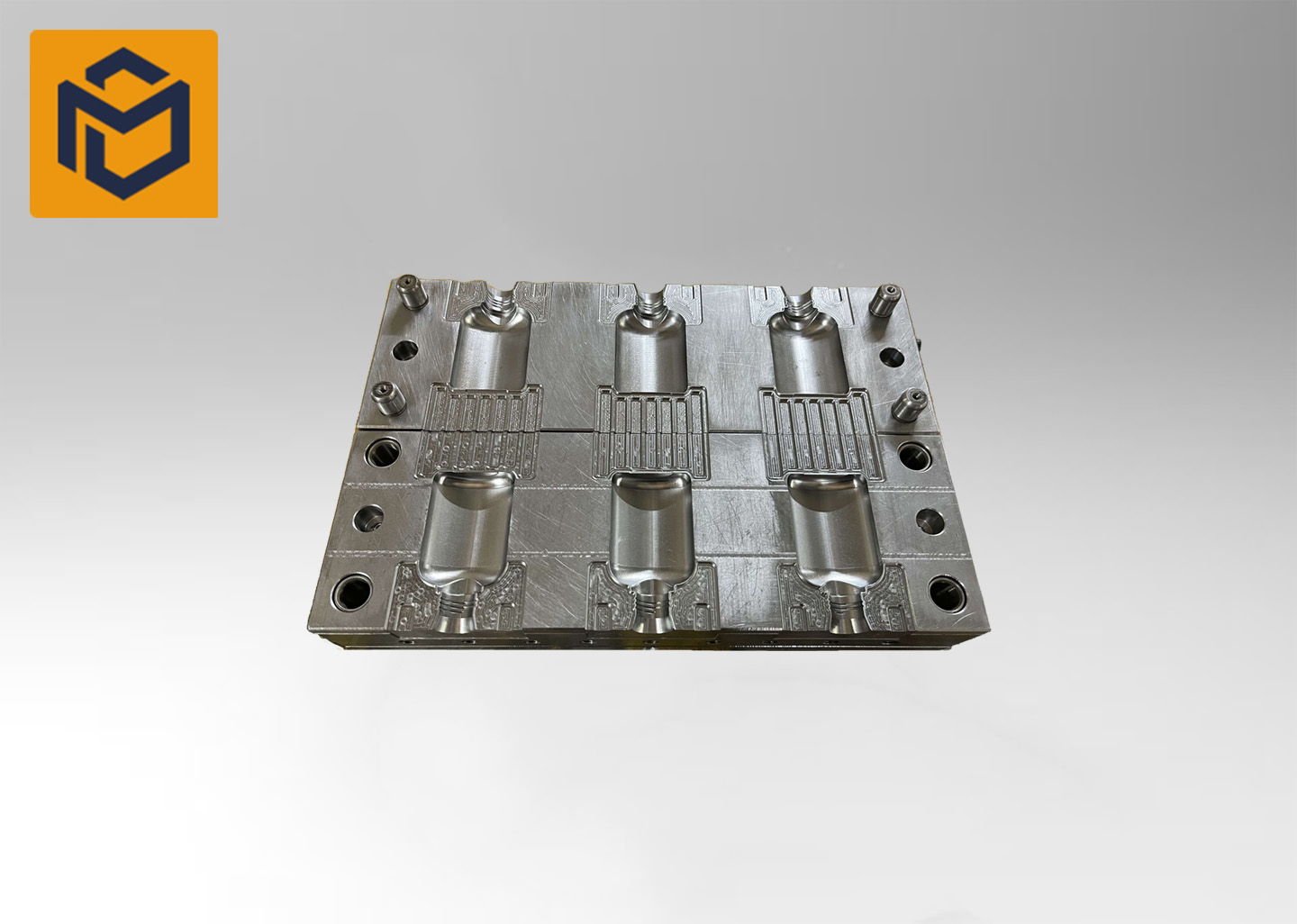

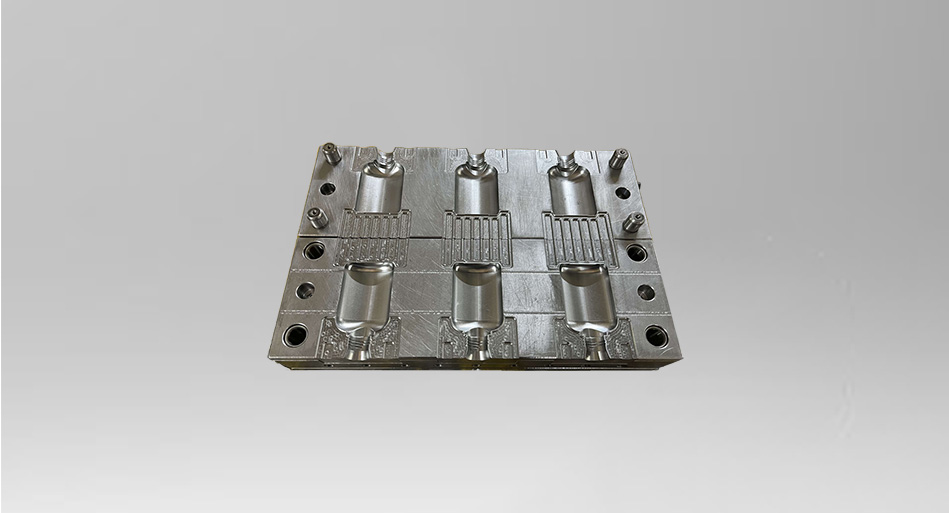

4. قالب بادی (Blow Molding)​​​​​​​

قالب‌های پلاستیک بادی برای تولید قطعات توخالی پلاستیکی (مانند انواع بطری‌ها، گالن‌ها، مخازن و داکت‌های خودرو) استفاده می‌شوند. در این روش، یک روده پلاستیکی مذاب (پاریزون) درون قالب قرار گرفته و با دمش هوا، به دیواره‌های قالب می‌چسبد.

چالش ساخت قالب‌های بادی:

چالش اصلی در تولید ظروف بادی، توزیع یکنواخت ضخامت پلاستیک و سرعت خنک‌کاری است. اگر قالب به درستی مهندسی نشود، بطری در برخی نقاط بسیار نازک و شکننده و در نقاط دیگر ضخیم می‌شود که به معنای هدررفت مواد اولیه است.
​​​​​​​

بالاترین استحکام در قالب‌های بادی دیاکو:

ما در قالبسازی دیاکو با بهره‌گیری از دانش روز مهندسی و توجه ویژه به اصول طراحی قالب بادی مانند سیتم خروج هوا و لبه های برش، قالب شما را به گونه‌ای می‌سازیم که محصول نهایی بالاترین استحکام را داشته باشد.

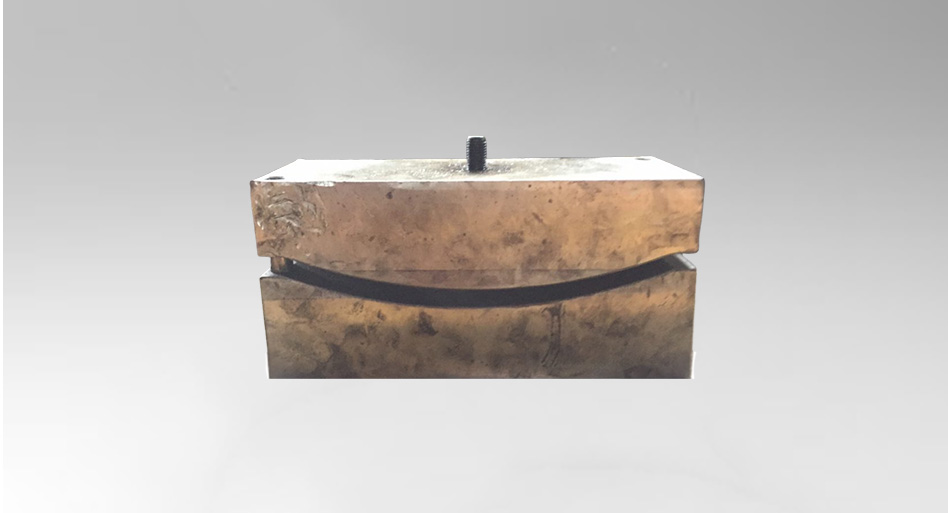

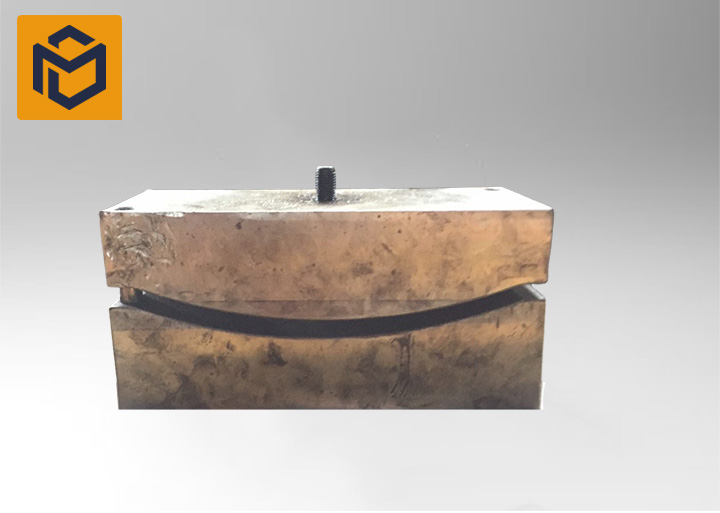

5. قالب‌ خم

برای تولید قطعات ورقی با زوایا، انحناها و فرم‌های مهندسی‌شده، قالب‌های خم یکی از مهم‌ترین ابزارهای شکل‌دهی در صنایع فلزی محسوب می‌شوند. این نوع قالب‌ها با اعمال نیروی کنترل‌شده به ورق فلزی، بدون ایجاد برش یا حذف مواد، قطعه را به شکل موردنظر تبدیل می‌کنند. قالب‌های خم در تولید قطعات صنعتی، تجهیزات الکتریکی، بدنه ماشین‌آلات، قطعات خودرویی، سازه‌های فلزی و بسیاری از محصولات ورق‌کاری کاربرد گسترده‌ای دارند.

تفاوت قالب خم و قالب برش:

برخلاف قالب‌های برش که وظیفه جداسازی یا پانچ ورق را بر عهده دارند، در قالب‌های خم هدف اصلی تغییر شکل کنترل‌شده قطعه بدون از بین رفتن پیوستگی متریال است. در این فرآیند عواملی مانند شعاع خم، میزان برگشت فنری (Spring Back)، ضخامت ورق، جهت نورد و خواص مکانیکی ماده تأثیر مستقیمی بر کیفیت قطعه نهایی دارند. به همین دلیل طراحی قالب خم تنها به تعیین زاویه موردنظر محدود نمی‌شود و نیازمند محاسبات دقیق مهندسی برای دستیابی به ابعاد و تلرانس‌های نهایی قطعه است.

ویژگی قالب‌های خم در قالبسازی دیاکو:
ما در قالبسازی دیاکو، طراحی و ساخت قالب‌های خم را بر اساس مشخصات فنی قطعه، جنس ورق و تیراژ تولید انجام می‌دهیم. استفاده از فولادهای ابزار با مقاومت سایشی بالا، طراحی دقیق سنبه و ماتریس، کنترل میزان برگشت فنری و بهینه‌سازی فرآیند شکل‌دهی، موجب تولید قطعاتی با دقت ابعادی بالا، کیفیت یکنواخت و حداقل تنش‌های باقی‌مانده در قطعه می‌شود. این رویکرد علاوه بر افزایش عمر قالب، بهره‌وری خطوط تولید را نیز به شکل قابل توجهی ارتقا می‌دهد.​​​​​​​

6. قالب‌ ریژه​​

برای تولید قطعات فلزی با استحکام مکانیکی بالا، دقت ابعادی مناسب و ساختار متالورژیکی یکنواخت، قالب‌های ریژه یکی از پرکاربردترین گزینه‌ها در صنایع مختلف محسوب می‌شوند. در این روش، فلز مذاب (معمولاً آلومینیوم، مس و آلیاژهای آن‌ها) بدون اعمال فشار خارجی و تنها تحت تأثیر نیروی جاذبه وارد حفره قالب شده و پس از انجماد، قطعه نهایی را تشکیل می‌دهد. قالب‌های ریژه به دلیل قابلیت تولید مداوم قطعات با کیفیت ثابت، در صنایع خودروسازی، تجهیزات صنعتی، لوازم خانگی و قطعات مهندسی کاربرد گسترده‌ای دارند.

تفاوت قالب ریژه و قالب دایکست:

اگرچه هر دو روش برای تولید قطعات فلزی مورد استفاده قرار می‌گیرند، اما تفاوت اصلی آن‌ها در نحوه پر شدن قالب است. در فرآیند دایکست، فلز مذاب با فشار بسیار بالا به داخل قالب تزریق می‌شود؛ در حالی که در قالب‌های ریژه، جریان مذاب تنها به کمک نیروی جاذبه انجام می‌شود. این موضوع باعث می‌شود سرعت پر شدن قالب کمتر بوده و طراحی مسیرهای راهگاهی، تغذیه و سیستم خنک‌کاری نقش تعیین‌کننده‌ای در جلوگیری از عیوبی مانند مک، تخلخل انقباضی و عدم پرشدگی ایفا کند. به همین دلیل طراحی و ساخت قالب ریژه نیازمند دانش تخصصی در حوزه ریخته‌گری، انتقال حرارت و رفتار انجماد فلزات است.

ویژگی قالب‌های ریژه در قالبسازی دیاکو:

ما در قالبسازی دیاکو، طراحی و ساخت قالب‌های ریژه را بر پایه تحلیل رفتار مذاب، شبیه‌سازی فرآیند انجماد و بهینه‌سازی سیستم راهگاهی و تغذیه انجام می‌دهیم. استفاده از فولادهای آلیاژی مقاوم در برابر سیکل‌های حرارتی، طراحی اصولی سیستم خنک‌کاری و توجه ویژه به سهولت جداسازی قطعه، موجب افزایش عمر قالب، کاهش ضایعات تولید و دستیابی به قطعاتی با کیفیت پایدار و تکرارپذیر می‌شود.

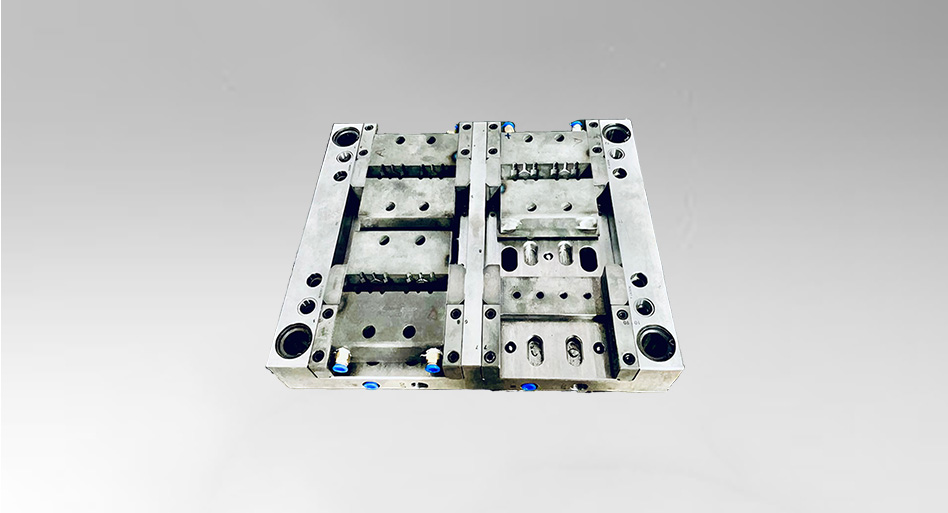

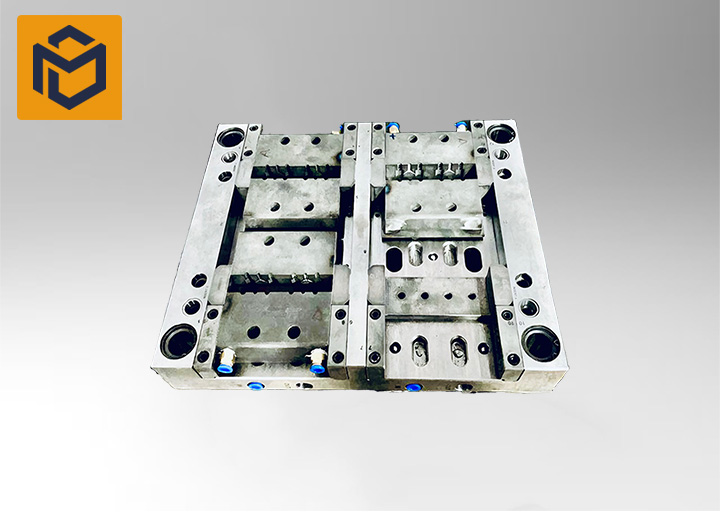

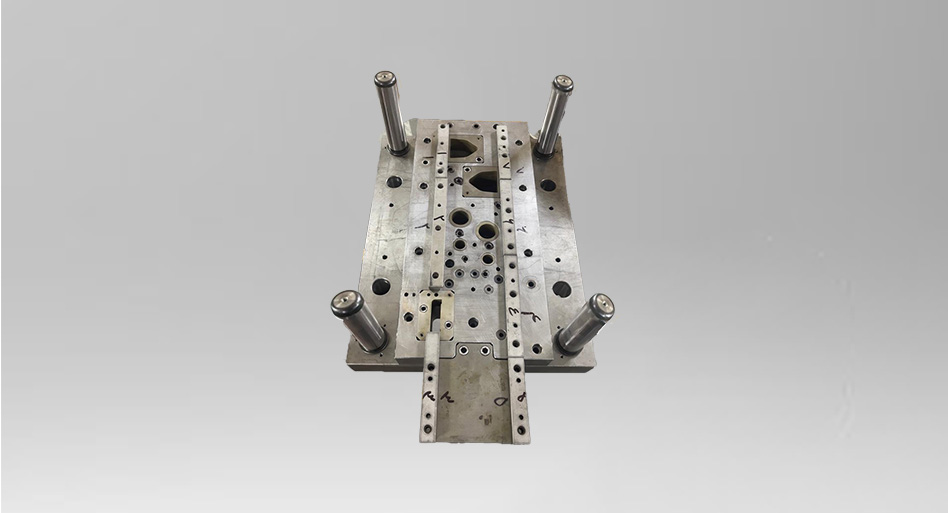

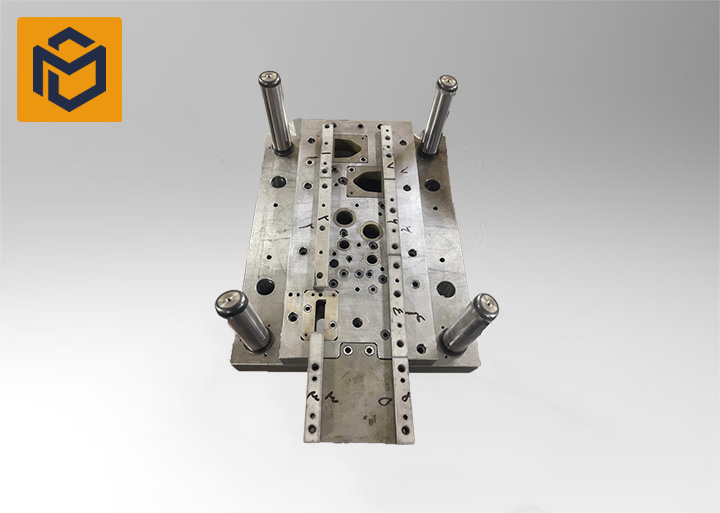

7. قالب پروگرسیو یا مرحله‌ای (Progressive Die)​​​​​​​

قالب‌های پروگرسیو شاهکار مهندسی در تولید انبوه قطعات فلزی هستند. در این سیستم، رول ورق فلزی به صورت پیوسته وارد قالب شده و در هر ایستگاه (Station)، یک عملیات خاص (سوراخ‌کاری، خم، برش) روی آن انجام می‌شود تا در نهایت قطعه کامل از انتهای قالب خارج گردد. در بین انواع قالب‌های صنعتی، طراحی و ساخت قالب پروگرسیو نیازمند بالاترین سطح تخصص است. قالب‌های پروگرسیو برای تولیدات میلیونی و با سرعت بالا (گاهی صدها قطعه در دقیقه) طراحی می‌شوند. در این سرعت خیره‌کننده، کوچکترین خطای مهندسی باعث گیر کردن ورق، توقف خط تولید و آسیب جدی به قالب و دستگاه پرس می‌شود.
​​​​​​​

فاکتورهای کلیدی در طراحی و ساخت قالب پروگرسیو:

دقت در گام حرکتی (Pitch Precision): ورق باید در هر ضربه پرس، دقیقاً به اندازه مشخصی پیشروی کند. خطای حتی 0.01 میلی‌متر در محاسبه گام یا موقعیت پین‌های راهنما (Pilot Pins)، منجر به ایجاد ضایعات و انباشته شدن در ایستگاه‌های بعدی می‌شود.
طراحی ماژولار و تعمیرپذیری: در تیراژهای میلیونی، کند شدن سنبه‌ها اجتناب‌ناپذیر است. در یک قالب پروگرسیو استاندارد، بخش‌های تحت سایش به صورت اینسرت‌های (Inserts) قابل تعویض طراحی می‌شوند تا بتوان بدون نیاز به باز کردن کل قالب، فقط قطعه مصرفی را تعویض کرد و زمان توقف خط (Downtime) را به حداقل رساند.
​​​​​​​

قالب‌های پروگرسیو در قالبسازی دیاکو:

در قالب‌سازی دیاکو، قالب‌های پروگرسیو با رویکرد طراحی ماژولار مهندسی می‌شوند تا علاوه بر تضمین بالاترین سطح تعمیرپذیری، هزینه‌های نگهداری شما به حداقل برسد. کارشناسان مجرب ما با محاسبه و اعمال بالاترین سطح دقت در گام‌های حرکتی، قالبی بی‌نقص و متناسب با نیاز خط تولیدتان به شما عرضه می‌کنند.

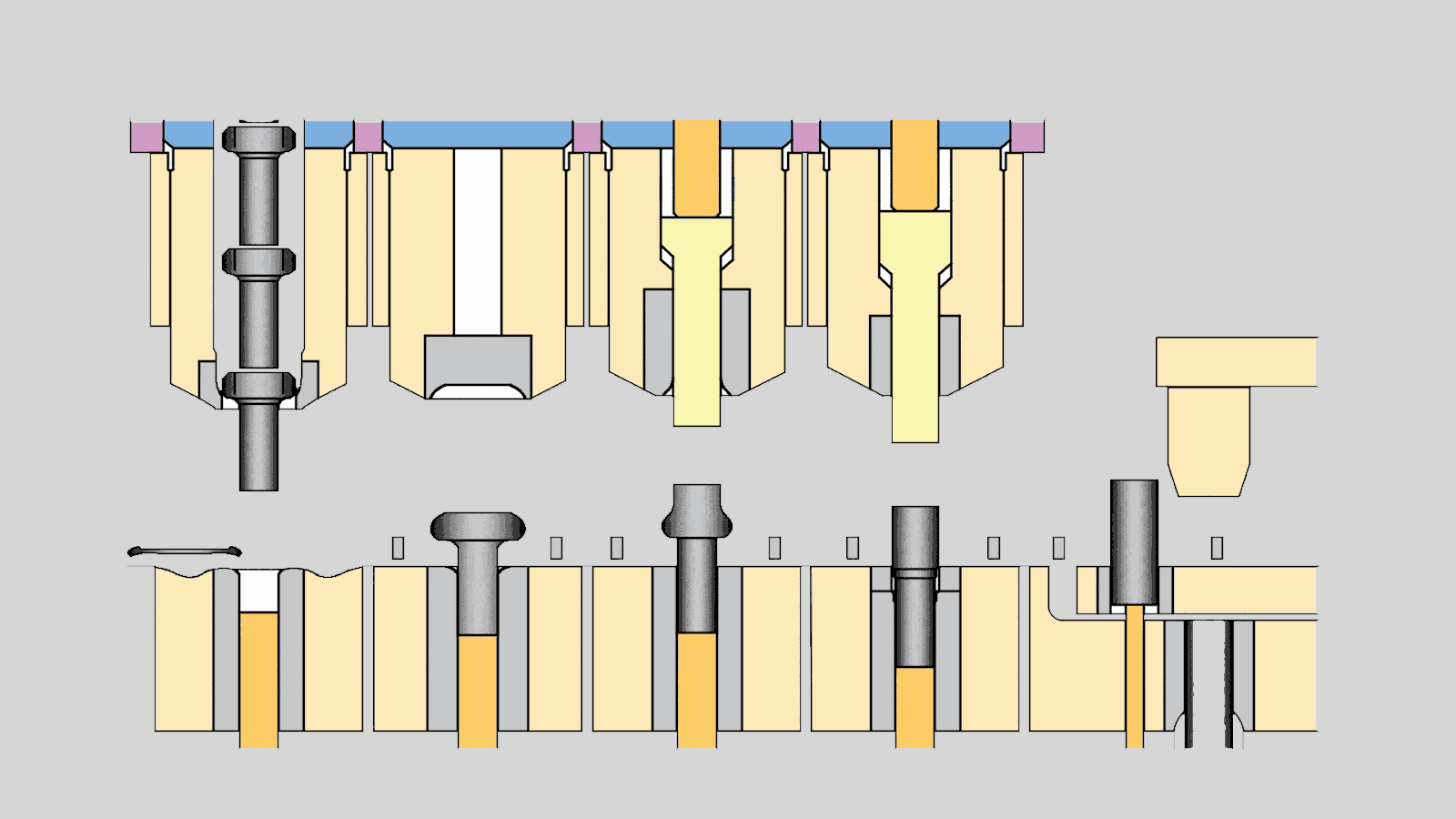

8. قالب‌ فورج​​​​​​​

قالب‌های فورج نماد قدرت و استقامت در صنعت قالبسازی هستند. در این فرآیند، قطعات صلب فلزی (بِلت) تحت تناژهای بسیار بالای پرس و ضربات سنگین، شکل حفره قالب را به خود می‌گیرند تا قطعاتی با استحکام مکانیکی فوق‌العاده بالا (مانند قطعات خودرو، هوافضا و ابزارآلات) تولید شوند.

چالش‌های ساخت قالب فورج:

شرایط کاری قالب‌های فورج به شدت خشن است؛ ترکیبی از فشار خردکننده، سایش شدید و در فورج گرم، شوک‌های حرارتی مداوم. یک اشتباه در طراحی می‌تواند منجر به ترک خوردن قالب در همان ضربات اولیه شود.​​​​​​​​​​​​​​

کنترل جریان مواد و زوایای خروج در فورج اهمیت زیادی دارد زیرا فلز باید در کسری از ثانیه تمام گوشه‌های قالب را پر کند. طراحی دقیق زوایای شیب و شعاع‌ها (Fillets) از روی هم افتادگی مواد (Folding)، ایجاد ترک در قطعه و گیر کردن آن در قالب جلوگیری می‌کند.
همچنین در قالب‌های فورج گرم، سطح قالب مدام گرم و سرد می‌شود که این امر باعث ایجاد ترک‌های مویی حرارتی (Heat Checking) می‌شود. انتخاب نوع فولاد گرم‌کار و پروسه عملیات حرارتی تخصصی در اینجا تعیین‌کننده عمر قالب است.​​​​​​​​​​​​​

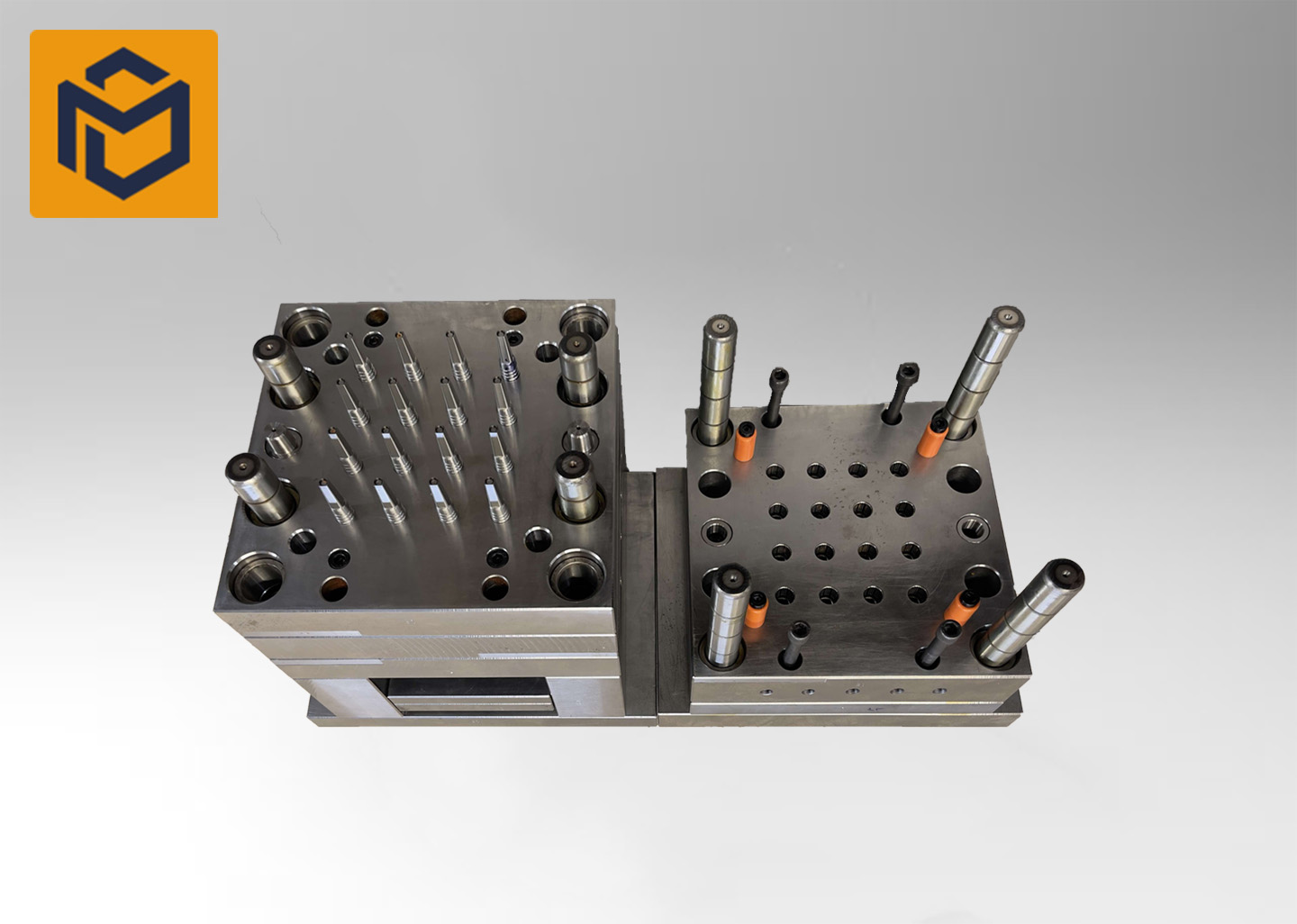

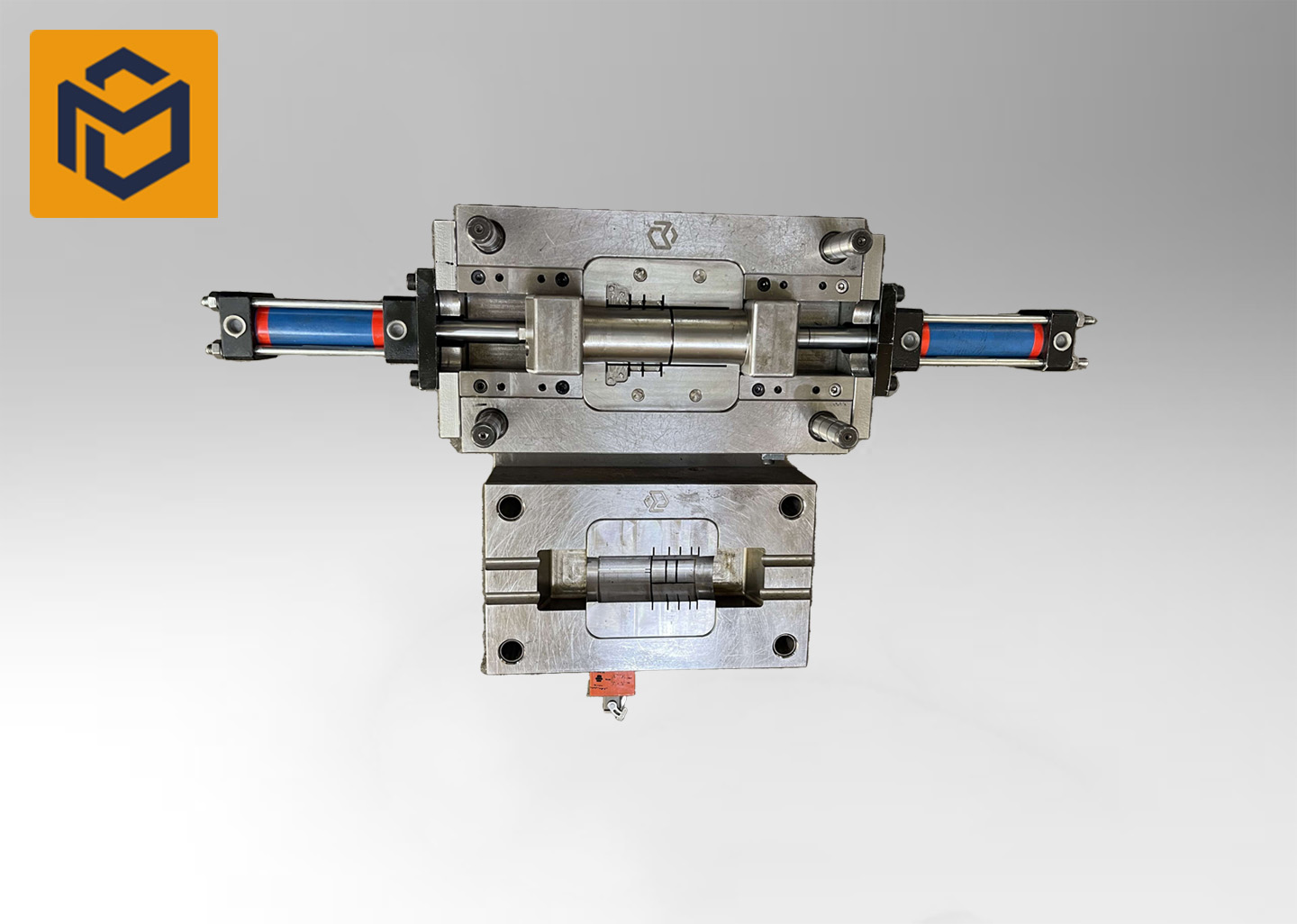

9. قالب‌ دقیق(precision)

قالب‌های دقیق، مرزهای ماشین‌کاری و مهندسی میکرونی را جابجا می‌کنند. این قالب‌ها برای تولید قطعات فوق‌حساس در صنایع پزشکی، الکترونیک، مخابرات و چرخ‌دنده‌های دقیق پلاستیکی استفاده می‌شوند. در این سطح از تولید، ابعاد قطعه با تلرانس‌های چند میکرونی (هزارم میلی‌متر) سنجیده می‌شود. در قالب‌های دقیق، هیچ‌گونه خطای انسانی یا ماشینی قابل اغماض نیست؛ چرا که کوچکترین تغییر ابعادی باعث عدم مونتاژ پذیری قطعه و رد شدن آن در کنترل کیفی (QC) خواهد شد.

نکات مهم در ساخت قالب‌های دقیق:

در قطعات مینیاتوری و دقیق، تخلیه هوای محبوس شده در قالب به شدت دشوار است. اگر کانال‌های هواگیری درست طراحی نشوند، منجر به سوختگی قطعه یا پر نشدن کامل می‌شود. عمق این کانال‌ها باید به قدری دقیق باشد که هوا خارج شود اما مواد از آن نشت نکند. همچنین ساخت قطعات قالب (Core & Cavity) نیازمند استفاده از دقیق‌ترین دستگاه‌های وایرکات، اسپارک و CNCهای High-Speed است تا قطعات با دقت میکرونی روی هم مونتاژ شوند و سطح نهایی، پولیش آینه‌ای داشته باشد.

قالب‌های دقیق با طراحی تخصصی در قالبسازی دیاکو:

دقت، امضای کار ما در پروژه‌های حساس است. دیاکو با در اختیار داشتن ماشین‌آلات ابزار دقیق و تیم مهندسی مسلط بر تلرانس‌گذاری هندسی (GD&T)، قالب‌هایی بی‌نقص برای حساس‌ترین صنایع تولید می‌کند. همچنین برای پروژه‌های «های‌تک» با پیچیدگی‌های استثنایی، ما از ظرفیت تکنولوژی روز دنیا از طریق نمایندگی انحصاری خود (لیبرال مولد چین) بهره می‌بریم تا کیفیتی فراتر از استانداردهای داخلی را همراه با گارانتی و خدمات پس از فروش دیاکو در ایران به شما ارائه دهیم.
